UN1500 Yeraltı çekirdek sondajı 1650Nm maksimum tork ve 0-180° Omnidirectional sondajı 1500m derinlik için

Marka Adı:	SINOCOREDRILL
Model Numarası:	UN1500
Adedi:	Yok
Ödeme Koşulları:	L/C,T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

delme kapasitesi:

Büyüklük: 1500m / 1500m / 1000m

delme açısı:

0-180° Çok Yönlü

Başvuru:

Maden arama; Yeraltı; Tünel

Mil hızı:

0-1400 d/dak

Elektrik Motoru/ Devir Gücü:

90 kW (1450 dev/dak)

Maksimum Tork:

1650nm

Vurgulamak:

Yeraltı çekirdek sondaj cihazı 1650Nm tork

Her yönlü sondaj sistemi 1500 metre derinlikte

Garantisi olan yeraltı matkabı

Ürün Açıklaması

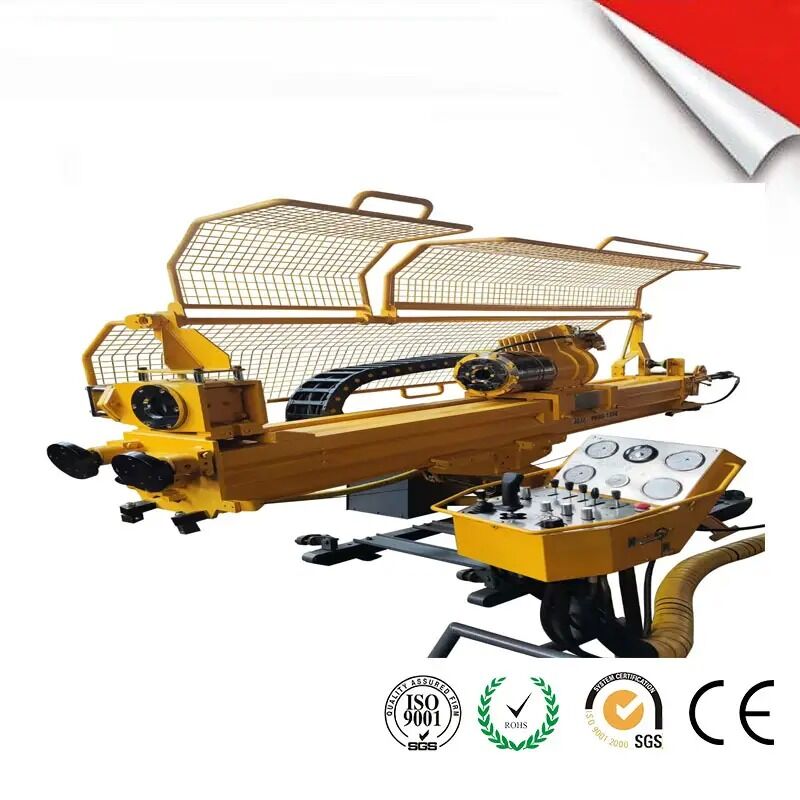

UN1500 Yeraltı Çekirdek Sondaj Makinesi

Ana Özellikler

Eşit Çekme ve İtme Kuvvetine Sahip Direk Yapısı

Direk, sondaj makinesinin omurgası olarak hizmet eder. Çift çıkışlı çubuk yağ silindiri doğrudan direğe bağlıdır, bu da bakım maliyetlerini azaltırken eşit çekme ve itme kuvveti sağlar. UN1000 sondaj makinesi, direk üzerinde herhangi bir değişiklik yapmadan yukarı doğru sondaj yapabilir. Direğin her iki tarafında aşınmaya dayanıklı şeritler bulunur, bu da uzun hizmet ömrü ve minimum bakım maliyeti sağlar.

Azotlu Yay Tutucu

Azotlu yay tutucu, hidrolik açma ve azotlu sıkma ile çalışır. Azotlu yağ silindiri, 1 milyon döngüye kadar olağanüstü bir hizmet ömrü sunarak ekipman bakım masraflarını önemli ölçüde azaltır. Mandren ve tutucu arasındaki entegre bağlantı, insan hatası nedeniyle sondaj borusunun düşme riskini ortadan kaldırır.

Mekanik Güç Kafası Bileşenleri

Güç kafası, sondaj makinesinin çekirdeğini temsil eder. PHD sondaj makinesi, gelişmiş dayanıklılık için ekstra büyük bir yatak tasarımına sahiptir. Tamamen kapalı şanzıman, çeşitli açılarda sondaj işlemlerini verimli bir şekilde yönetir. B, N ve H sondaj boruları için inşaat gereksinimlerini karşılamak üzere kaymalar hızlı bir şekilde değiştirilebilir. Mandren, kapsül mandrenlerle yaygın olan yağ sızıntısı endişelerini ortadan kaldıran yaylı sıkma ve hidrolik boşaltmaya sahiptir.

Özellikler

Sondaj Deliği Çapı	Sondaj Derinliği (Aşağı/Yatay/Yukarı)
B	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parametre	Özellik
Sondaj Açısı	0-180° Çok Yönlü
Motor Gücü / Hızı	90kW / (1450rpm)
Ana Pompa Maksimum Akışı	188L/dak
Ana Pompa Maksimum Basıncı	30MPa
Yardımcı Pompa Maksimum Akışı	65L/dak
Yardımcı Pompa Maksimum Basıncı	24MPa
Besleme Strok	1.8m
Besleme Hızı	0.8m/s
Besleme Kuvveti	108KN
Kaldırma Kuvveti	108KN
Tahrik Modu	Elektrik Motoru
Mil İç Delik İç Çapı	93mm
Mil Hızı	0-1400rpm
Maksimum Tork	1650Nm
Vinç Kaldırma Kuvveti	12KN (Boş Tambur) 4KN (Dolu Tambur)
Halat Kapasitesi	1300m
Halat Hızı	250m/dak (Dolu Tambur) 90m/dak (Boş Tambur)
Çelik Tel Halat Çapı	5mm
Vinç Çalışma Basınç Farkı	20MPa
Tutucu Tipi	Azotlu Yağ Silindiri
Tutucu Maksimum Geçiş Deliği Çapı	170mm (Kapak Çıkarılmış)
Eksenel Sıkma Kuvveti	118KN
Çamur Pompası Maksimum Basıncı	10MPa
Çamur Pompası Maksimum Akışı	160L/dak
Sondaj Makinesi Genel Boyutları (U x G x Y)	3800x980x1890mm
Güç İstasyonu Boyutları (U x G x Y)	2080x1100x1660mm
İşletim Platformu Boyutları (U x G x Y)	420x700x1100mm
Şasi Ağırlığı	1900KG
Güç Aracı Ağırlığı	1100KG
İşletim Platformu Ağırlığı	80KG

Ek Özellikler:

Koruyucu ağlar operatör güvenliğini sağlar
Çift çıkışlı çubuk kompozit yağ silindiri, en kısa makine gövdesini ve maksimum stroku sağlayarak 3m sondaj boruları ile inşaata olanak tanır, iş verimliliğini artırır, sabit hız ve eşit itme ve çekme kuvveti ile
Elektrikli kontrol sistemi, ekipman ve kişisel güvenliği sağlamak için birden fazla koruma ile donatılmıştır
Mekanik yaylı mandren güvenilir ve dayanıklıdır, kapsül mandrenlerin kolay yağ sızıntısı sorununu etkili bir şekilde çözer
Güç modülü sahaya uyum sağlamayı kolaylaştırır
U6 Atlas Copco Eprioc Kopyası

Uygulama

Sinocoredrill'in Yeraltı çekirdek sondaj makineleri, yeraltı ortamları ve geniş bir uygulama yelpazesi için ideal hale getiren gelişmiş, çok yönlü ve kompakt bir tasarıma sahiptir.
