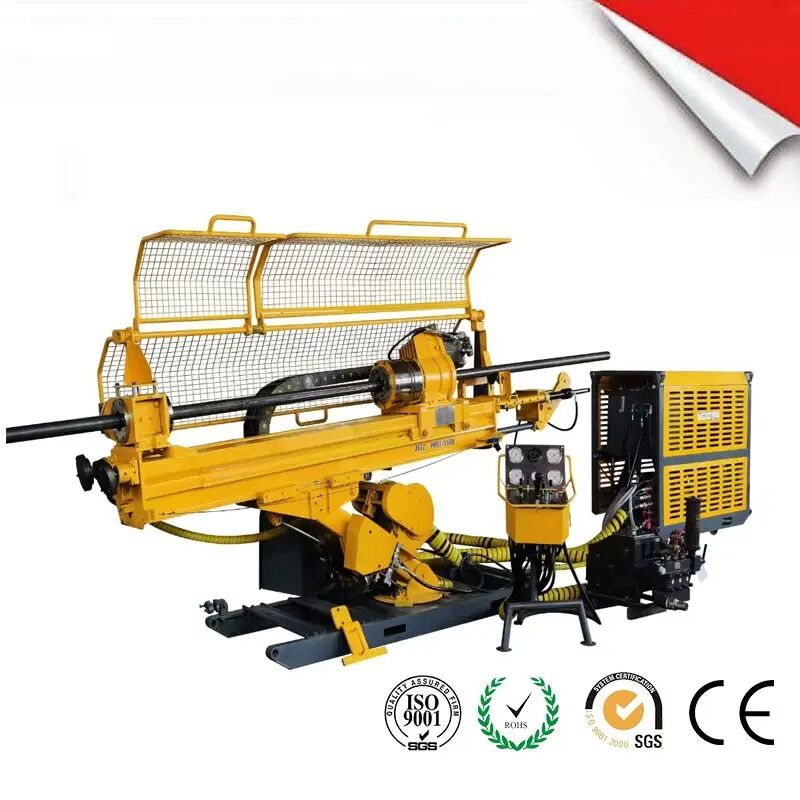

UN1000 Yeraltı çekirdek sondajı

Marka Adı:	SINOCOREDRILL
Model Numarası:	UN1000
Adedi:	Yok
Ödeme Koşulları:	L/C,T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

delme kapasitesi:

BQ1300M; NQ1000M; HQ500M

Başvuru:

Maden arama; Yeraltı; Tünel

Elektrik Motoru/ Devir Gücü:

75kW (1450 dev/dak)

Maksimum Tork:

1650nm

Mil hızı:

0-1400 d/dak

delme açısı:

0-180° Uzayda Her Yöne Uygun

Vurgulamak:

Yeraltı çekirdek sondajı

UN1000 yeraltı matkabı

Garantisi olan çekirdek sondaj cihazı

Ürün Açıklaması

Anahtar Özellikler

Eşit Çekme ve İtme Kuvvetine Sahip Direk Yapısı

Direk, sondaj kulesinin bel kemiğidir. Çift çıkışlı çubuk yağ silindiri doğrudan direğe bağlıdır, bu da bakım maliyetlerini azaltabilir ve eşit çekme ve itme kuvveti sağlayabilir. UN1000 sondaj kulesi, direkte herhangi bir değişiklik yapmadan yukarı doğru sondaj yapma yeteneğine sahiptir. Direğin iki tarafı aşınmaya dayanıklı şeritlerle donatılmıştır, bu da uzun hizmet ömrü ve düşük bakım maliyetleri sağlar.

Azotlu Yay Tutucu

Azotlu yay tutucu hidrolik olarak açılır ve azotla sıkıştırılır. Azotlu yağ silindirinin hizmet ömrü 1 milyon kata kadar çıkabilir, bu da ekipman bakım maliyetlerini büyük ölçüde azaltır. Mandren ve tutucu arasındaki bağlantı, insan hatasından kaynaklanan sondaj borusu düşme riskini önleyebilir.

Mekanik Güç Kafası Bileşenleri

Güç kafası, sondaj kulesinin çekirdeğidir. PHD sondaj kulesi, dayanıklılığı artırmak için ekstra büyük bir yatak tasarımına sahiptir. Dişli kutusu tamamen kapalıdır, bu da her açıda sondaj işlemlerini kolayca yönetebilir. B, N ve H sondaj borularının inşaat gereksinimlerini karşılamak için kaydırmalar hızlı bir şekilde değiştirilebilir. Mandren yaylarla sıkıştırılır ve hidrolik olarak serbest bırakılır, kapsül mandrenlerin kolay yağ sızdırma endişesi olmadan.

Özellikler

Sondaj Deliği Çapı	Sondaj Derinliği (Aşağı/Yatay/Yukarı)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Sondaj Açısı	0-180° Çok Yönlü
Motor Gücü / Hızı	75kW / (1450rpm)
Ana Pompa Maksimum Akışı	145L/dak
Ana Pompa Maksimum Basıncı	30MPa
Yardımcı Pompa Maksimum Akışı	65L/dak
Yardımcı Pompa Maksimum Basıncı	24MPa
Besleme Strok	1.8m
Besleme Hızı	0.8m/s
Besleme Kuvveti	108KN
Kaldırma Kuvveti	108KN
Sürüş Modu	Elektrik Motoru
Mil İç Delik Çapı	93mm
Mil Hızı	0-1400rpm
Maksimum Tork	1650Nm
Vinç Kaldırma Kuvveti	12KN (Boş Tambur) 4KN (Dolu Tambur)
Halat Kapasitesi	1300m
Halat Hızı	250m/dak (Dolu Tambur) 90m/dak (Boş Tambur)
Çelik Tel Halat Çapı	5mm
Vinç Çalışma Basınç Farkı	20MPa
Tutucu Tipi	Azotlu Yağ Silindiri
Tutucu Maksimum İç Delik Çapı	170 (Kapak Çıkarılmış)
Eksenel Sıkıştırma Kuvveti	118KN
Çamur Pompası Maksimum Basıncı	10MPa
Çamur Pompası Maksimum Akışı	160L/dak
Sondaj Kulesi Genel Boyutları (U×G×Y)	3800×980×1890mm
Güç İstasyonu Boyutları (U×G×Y)	2080×1100×1660mm
İşletim Platformu Boyutları (U×G×Y)	420×700×1100mm
Yatak Ağırlığı	1900KG
Güç Aracı Ağırlığı	1100KG
İşletim Platformu Ağırlığı	80KG

Koruyucu ağlar operatörün güvenliğini sağlar.
Çift çıkışlı çubuk kompozit yağ silindiri, en kısa makine gövdesi ve maksimum strok sağlayarak 3m sondaj boruları ile inşaata olanak tanır, iş verimliliğini artırır, sabit hız ve eşit itme ve çekme kuvveti ile.
Elektrikli kontrol sistemi, ekipman ve kişisel güvenliği sağlamak için birden fazla korumaya sahiptir.
Mekanik yaylı mandren güvenilir ve dayanıklıdır, kapsül mandrenlerin kolay yağ sızdırma sorununu etkili bir şekilde çözer.
Güç modülü sahaya kolayca uyum sağlar.
U6 Atlas Copco Eprioc Kopyası.

Uygulama

Sinocoredrill'in Yeraltı çekirdek sondaj kuleleri, gelişmiş, çok yönlü ve kompakt bir tasarıma sahiptir, bu da onları yeraltı ortamı ve geniş bir uygulama yelpazesi için ideal kılar.
