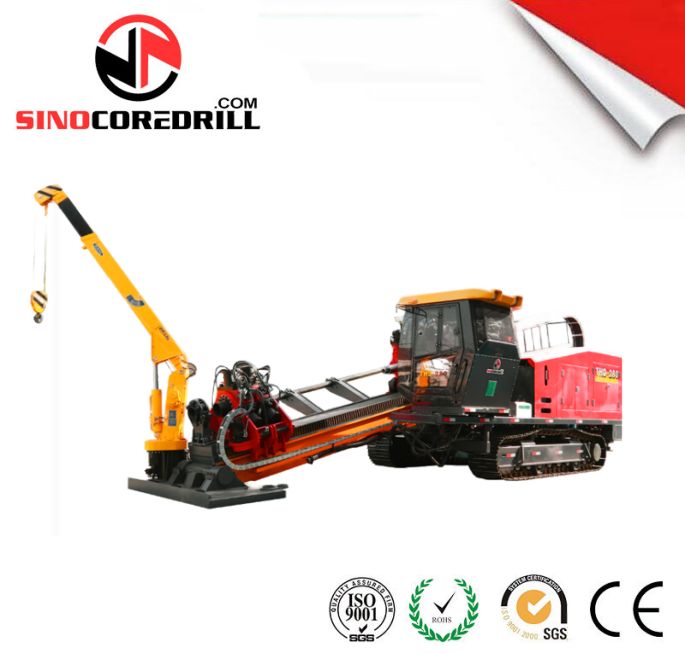

THD-280 Büyük Çaplı Kazısız Projeler için Yatay Yönlendirmeli Sondaj Makinesi

Güçlü. Hassas. Zorlu Kazısız Projeler için Üretildi.

SINOCOREDRILL'in THD-280T Yatay Yönlendirmeli Sondaj Makinesi, kentsel, endüstriyel ve şehirlerarası altyapılarda büyük çaplı yeraltı boru hattı kurulumlarının taleplerini karşılamak üzere tasarlanmış, son teknoloji bir HDD sistemidir. Yüksek itme, tork ve akıllı kontrol özellikleriyle tasarlanan THD-280T, zorlu jeolojik oluşumlar ve uzun mesafeli kazısız projeler için üretilmiştir.

Temel Teknik Özellikler

• Nominal Tork: 65.000 Nm

• Maksimum Geri Çekme Kuvveti: 2800 kN

• Maksimum İtme Kuvveti: 2800 kN

• Dönme Hızı: 0–100 rpm (kademesiz, 2 hızlı ayarlanabilir)

• Dizel Motor Gücü: 390 kW @ 2200 rpm

• Sondaj Çubuğu Uzunluğu: 6 metre

• Ana Mil Delik Çapı: 76 mm

• Tahrik Sistemi: Kremayer ve pinyon

• Hidrolik Sistem: Tamamen otomatik, yüke duyarlı

• Kontrol Modu: Gerçek zamanlı izleme özellikli entegre operasyon konsolu

Zorlu Koşullarda Yüksek Performans

65.000 Nm'lik nominal tork ile THD-280T, yoğun kaya katmanları, sıkıca paketlenmiş kil, çakıl ve karışık zeminlerde sondaj yapmak için gereken dönme gücünü sağlar. 2800 kN'lik itme ve geri çekme kuvveti, nehirlerin, otoyolların veya yoğun yapılaşmış kentsel alanların altından geçişler olsun, uzun geçişlerin verimli ve hassas bir şekilde gerçekleştirilmesini sağlar.

İki kademeli değişken dönüş kontrol sistemi, yumuşak güç iletimi ve hassas yön kontrolü sağlayarak operatörlerin gerçek zamanlı sondaj koşullarına kolayca uyum sağlamasını sağlar. Bu, THD-280T'yi petrol ve gaz boru hatları, elektrik kablo kanalları, su temin hatları ve fiber optik kurulumlarında yönlendirmeli delme görevleri için ideal hale getirir.

Operatör Verimliliği için Akıllı Mühendislik

Operatör güvenliği ve kontrolü, THD-280T tasarımının merkezindedir. Tamamen kapalı operatör kabini, sezgisel bir kontrol paneli, dijital izleme cihazları ve uzun vardiyalar için ergonomik bir düzen ile donatılmıştır. Tork, basınç, geri çekme kuvveti ve dönme hızı gibi tüm operasyonel veriler gerçek zamanlı olarak görüntülenir.

İsteğe bağlı olarak hidrolik otomatik çubuk yükleyici mevcuttur, bu da işçilik yoğunluğunu azaltır ve boru işleme hızını artırır. 6 metrelik sondaj çubuğu tasarımı, çubuk değiştirme sıklığını azaltarak ve duruş süresini en aza indirerek verimliliği daha da artırır.

Sağlam Yapı ve Güvenilir Bileşenler

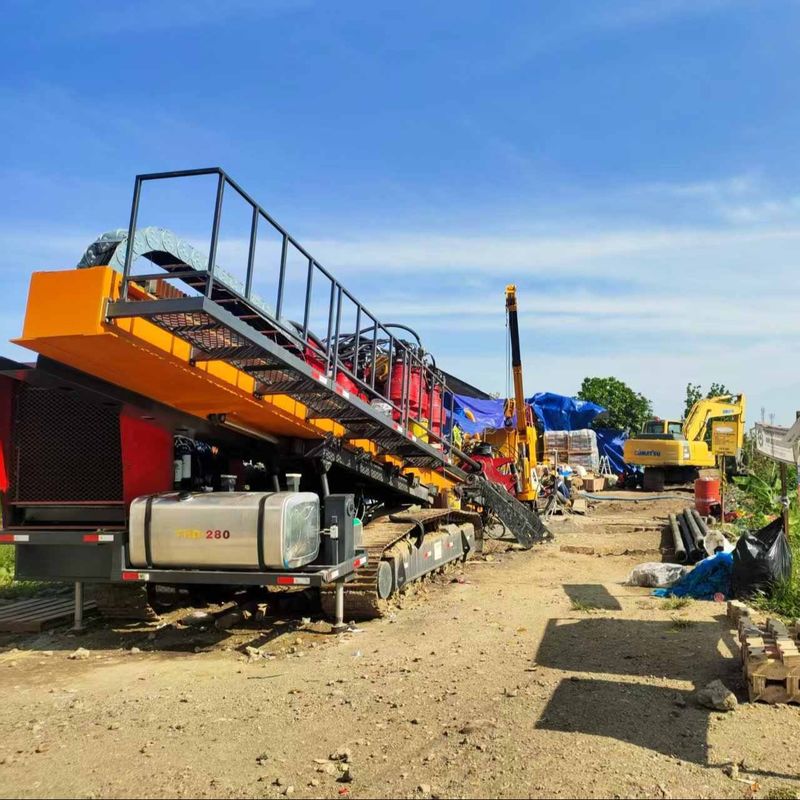

THD-280T, aşınmaya karşı üstün direnç sunan ve yüksek konumlandırma doğruluğunu koruyan dayanıklı bir kremayer ve pinyon tahrik sistemine sahiptir. Makine tabanı, çamurlu, kayalık ve eğimli şantiyeler dahil olmak üzere çeşitli arazi koşullarında kolayca manevra yapmasını sağlayan takviyeli bir çelik palet platformuna monte edilmiştir.

76 mm'lik delikli ana mil, çamur akışı ve takım seçenekleri için geniş bir açıklık sağlar. Bu, çok çeşitli kuyu altı takımları ve sıvı yönetim sistemleriyle sorunsuz entegrasyon sağlar. Sondaj makinesi ayrıca endüstri standardı sondaj borusu dişleri ve HDD aksesuarlarıyla uyumludur.

Entegre Çamur ve Sirkülasyon Sistemi

Uzun mesafeli kazısız sondajı desteklemek için THD-280T, eksiksiz bir çamur karıştırma ve geri dönüşüm sistemiyle eşleştirilebilir. Bu üniteler, tutarlı sıvı basıncını korumak ve kesimleri verimli bir şekilde çıkarmak, sondaj deliği duvarlarını korumak ve sondaj direncini en aza indirmek için tasarlanmıştır.

Gelişmiş filtrasyon sistemleri, pompaların ve valflerin hizmet ömrünü uzatmaya yardımcı olurken, akıllı akış kontrolü atıkları ve çevresel etkiyi azaltır. Yumuşak veya çökebilir oluşumlar için, ek stabilite için isteğe bağlı sondaj katkı maddeleri ve polimerler entegre edilebilir.

Çoklu Sektörlerde Uygulamalar

THD-280T HDD sondaj makinesi, aşağıdakiler dahil olmak üzere çok çeşitli kazısız uygulamalar için uygundur:

• Belediye boru hattı geçişleri
  (su, gaz, kanalizasyon)

• Elektrik ve telekomünikasyon kanalları

• Petrol ve gaz boru hattı kurulumları

• Nehir ve otoyol geçişleri

• Kentsel altyapı genişlemesi

• Endüstriyel saha bağlantısı

Açık kesim kazısının mümkün olmadığı, uzun mesafeli yatay delme, yüksek yük kapasitesi veya hassas veya sıkışık ortamlarda kurulum gerektiren projelerde özellikle kullanışlıdır.

Küresel Standartlar ve Uzun Ömür için Üretildi

SINOCOREDRILL, HDD sondaj makinelerini sıkı kalite kontrolü ve uluslararası sertifikasyon altında tasarlar ve üretir. THD-280T, uzun hizmet ömrü ve minimum bakım maliyetleri sağlayarak titiz güvenlik, dayanıklılık ve performans standartlarını karşılar. Modüler tasarımı ayrıca saha servislerini daha erişilebilir ve verimli hale getirir.

Yedek parçalar, teknik destek ve eğitim hizmetleri, Güneydoğu Asya, Orta Doğu ve Latin Amerika'da özel kapsama alanı ile küresel servis ağımızdan kolayca temin edilebilir.

Neden THD-280T'yi Seçmelisiniz?

• Zorlu kazısız ortamlarda kanıtlanmış performans

• Yüksek mukavemetli, yüksek hassasiyetli yapısal tasarım

• Akıllı hidrolik ve kontrol sistemi

• Çubuk yükleyiciler, çamur üniteleri ve otomasyon kitleri ile özelleştirilebilir

• SINOCOREDRILL'in profesyonel destek ekibi tarafından desteklenmektedir
