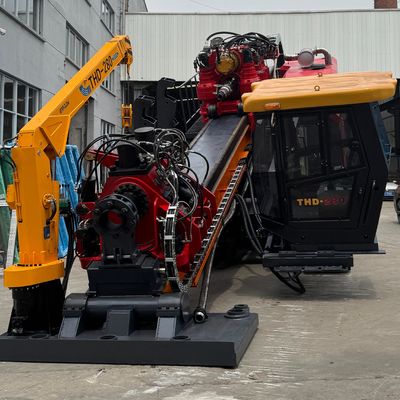

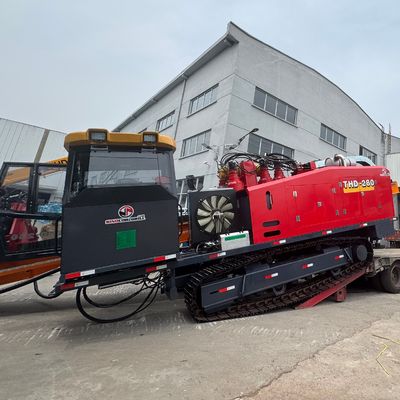

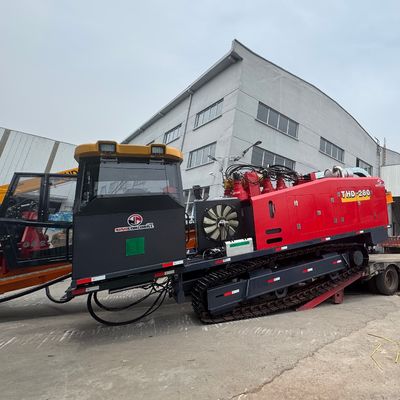

Gerçek zamanlı izleme ile 280T Akıllı Operasyon Kabinleri

Gerçek zamanlı izleme ile 280T Akıllı Operasyon Kabinleri

Ürün Özet:

Ulusal Aşama III'ye uygun 390kW Weichai turboşarjlı common rail dizel motoru, 530 beygir gücü sağlıyor. -40 ° C'den 50 ° C'ye kadar olan aşırı koşullarda istikrarlı bir performans sürdürüyor.Hidrolik sistem kapalı + açık çift devreli akıllı yük dağıtım sistemini kullanır, karmaşık koşullarda itiş, geri çekilme ve rotasyon için optimum performans sağlar.Itme ve geri çekme sistemi, 280 tonluk 6 aşamalı vites-rak sürücüsüne ve 3 aşamalı ayarlanabilir şanzımanına sahiptir.Zorlu arazilerde zahmetsiz bir şekilde gezinir. 30°'luk eğimleri kolayca ele geçirir. Dönüşüm sistemi 60.000 Nm ultra yüksek tork ve 25.000 Nm hızlı geri çekim modu sağlar."Tek geçişli sondaj" verimliliğini sağlayan Otomatik merkezlemeli, 70 bin Nm'lik makyaj tork ve 140 bin Nm'lik çıkış torklu, çubuk değişimlerini 40 saniye hızlandıran döner sapı.Gemideki vinç, on'dan fazla veri noktasının gerçek zamanlı izlenmesi ile akıllı operatör kabin.geniş bir operasyonel görüş alanı ile birleştirilmiş, , güvenlik ve operasyonel verimlilik önceliklidir.

Tipik Uygulamalar:

• Kentsel ve kırsal telekom kablolarının kurulumu

• Yolların veya nehirlerin altındaki gaz ve su boru hattı geçitleri

• Sıkışık alanlarda elektrik borularının kurulması

• Orta süreli belediye altyapı projeleri

İsteğe bağlı yapılandırmalar:

• Çeşitli uzunluklardaki ve çaplarındaki matkap çubukları

• Özelliklendirilebilir operatör kabin

• GPS tabanlı izleme sistemi

• Gemideki karıştırma ve çamur geri dönüşüm sistemi

İt/Çek Sürücü

Maksimum itme / çekme kapasitesi: 6 vites, 280 ton

İtme/Tırma Sistemi: Rack and pinion,

4 vites sürüşü; 3 adım az ayarlanabilir

I vites: 8 m/min

II vites: 18 m/min

3. vites: 30 m/min

Dönüşüm

Döner sistem: vites sürücüsü, 2 adım az hız düzenlemesi.

Max. Dönüş tork

I vites: 60000Nm @ 40r/min

II vites: 25000Nm @ 100r/min

Motor Gücü

Üretici: Weichai Power Co., Ltd.

İsimlendirilmiş değer:390kw/2100r/min

Çalışma koşulları: İtmek/Çekmek ve dönmek yukarıda listelenen nominal maksimum performans göstergelerini karşılayabilir.

Hidrolik Sistem

Rotary push-pull kapalı sistem, yardımcı devre açık yük algılama sistemini benimsiyor.

Ameliyat odası

Çift kişilik çalışma odası, ana makine ile birlikte iş masası

Yürüyüş

Caterpillar zincir rayı şekli

Sürünen tırmanış açısı: 25 derece

Sürücünün hızı: 2,5 km / h.

Mast

Mast kaynak türü yapısı, mast makine rahatlığı için önde yükseltilebilir

Kalkanın içeri girme açısı: 8°~16°

Girdi

3T düz kollı vinç, çalışma yarıçapı 6m.

Borma çubuğu

6 metreye kadar boru borusu uzunluğu, 127mm vida çapı NC50, Adaptörün OD: 165'ten 168mm'e kadar

Ayak Klemesi:

Ayak klemesi: Düzenlenebilir mesafe, doğru, istikrarlı ve güvenilir kelepçe.

Zincir otomatik olarak merkezileştirir ve zinciri tutar

Maks. Çekici: 70000Nm.

Max. Fren tork: 140000Nm

Aksesuarlar: basınç, akış, hız ve diğer 10'dan fazla veri doğrudan ameliyathanede belirtilir, uygulama durumunu analiz etmek ve yargılamak kolaydır.

Ana makine ağırlığı:34 Ton

Boyut:12.5 mX3.15mX3.3m
