Ürün ayrıntıları:
|
| Türü: | HYDX-6 Tam Hidrolik Elmas Çekirdekli Ahşap | Güç: | 179KW |
|---|---|---|---|
| Modeli: | Komisyonlar 6CTA8.3-C240 | Hız: | 2200 devir/dakika |
| BQ: | 2000m | NQ: | 1800m |
| HQ: | 1300m | PQ: | 1000m |
| Ağırlık: | 14500kg | Dimessions: | 6250 * 2220 * 2500mm |
| Vurgulamak: | Hidrolik sondaj kulesi,çekirdek sondaj kulesi |
||

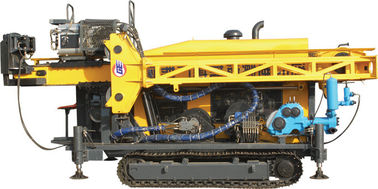

Cummins 6CTA 1300m HQ (89mm) HYDX-6 Tam Hidrolik Elmas Çekirdekli Rig
I. Genel Tanıtım
Bu, dünyadaki ileri teknikler temelinde geliştirilmiş yeni tip sondaj kulesi. HYDX-6, makul tasarımda, performans açısından mükemmel, kullanım için kolay ve bakım için elverişli.
HYDX-6 hidrolik elmas çekirdek teçhizatı hem eğik hem de düşey delme için uygulanabilir. Elmas ve karbür alaşımı ile donatılmış bir teçhizat olmak, jeoloji, metalurji, kömür madenciliği, nükleer endüstri ve hidroloji ölçüm alanlarında kullanılabilir. BQ, NQ, HQ ve PQ sondajı için olağanüstü bir Çin sondaj kulesi.
Teçhizatın temel özellikleri :
Raylı hidrolik elmas göbeği teçhizatı hidrolik bir sürüş sistemine sahiptir. Güçlü kafası değişken bir motorla sürülmüş ve hızı 2 vites için ayarlanabilen, kısa ancak gelişmiş bir yapıya sahiptir. Yağ silindiri hız değiştirilebilir zincir ile çalışırken performansı istikrarlı ve güvenilirdir. Direk uygun bir delik açma açısı sağlamak için 0 ° - 90 ° aralığında ayarlanabilir. Teçhizatın düşük ağırlık merkezi sürekli bir çalışma sözü verir. Ve bu hidrolik elmas çekirdekli teçhizat operatöre geniş ve rahat bir çalışma ortamı sunuyor. Kısacası, hidrolik elmas çekirdeği teçhizatı güzel bir taslağa sahiptir ve insan odaklı bir tasarım fikrini gösterir.
(1) Güvenilir Kalite Hidrolik Elmas Çekirdekli Rig
Motor, dizel motor, hidrolik pompa, redüktör ve bazı anahtar valfler ve hidrolik aksesuarlar da dahil olmak üzere ana parçalar ve yardımcı ekipmanlar, hepsi de tanınmış markalara sahip ürünlerdir.
(2) Yüksek Verimlilik
Büyük tork, güçlü itici güç, mantıklı ve pratik tasarım, gelişmiş kontrol modu ve 6 metrelik (19,7 fit) sondaj çubuğu, ekipmanın yüksek çalışma verimliliğini garanti eder.
(3) Çevre Koruma
Dizel motor, gürültüyü ve diğer bulaşmaları (gürültü 72db'nin üzerinde olamaz) azaltmak için profesyonelce tasarlanmıştır ve bu da teçhizatı kentsel alanlarda çalıştırılmasını uygun kılar.
(4) Enerji Tasarruflu Hidrolik Elmas Çekirdekli Rig
Yükleme-sensör kontrolünün gelişmiş tekniği, hidrolik elmas göbeği teçhizatının itici güç ve ısı boşaltma tüketimini minimuma indirmesine yardımcı olur.
HYDX-6 olağanüstü bir dış görünüme, kompakt bir yapıya, güvenilir bir işleve ve esnek bir işletim sistemine sahiptir. Tüm bu faktörler, teçhizatın yurtiçi ve yurtdışı pazarlarında aynı ürünler arasında en iyi seçim haline getirdi.
II. HYDX-6'nın Ana Performans Parametreleri
Bu tablolardaki rakamlar arazi deneyimlerine dayanarak hesaplanmıştır ve makul derecede beklenebilir. Gerçek delme kapasitesi, kullanılan alet ve koşullara, sondaj tekniklerine ve kullanılan ekipmana bağlı olacaktır.
| Dizel motor | model | Cummins 6CTA (turbo şarjlı ve şarjlı su soğutmalı) |
| deplasman | 8.3L (2.19 ABD Galonu) | |
| Güç | 178kW (240HP) | |
| Nominal dev / dak (Fabrika ayarı) | 2200 | |
| Sondaj Kapasitesi | BQ Hidrolik Elmas Çekirdekli Rig | 2000 m (6560 fit) |
| NQ | 1600 m (5248 fit) | |
| HQ | 1300 m (4264 fit) | |
| PQ Hidrolik Elmas Çekirdekli Rig | 1000 m (3280 fit) | |
| Dönme Motoru | Çift Hidrolik Motor Değişkenli ve Geri Dönüşlü Yapıcı: SAUER-DANFOSS | |
| RPM | İki Kademeli / Kademesiz Değişim 0-1100 RPM | |
| Hidrolik Elmas Çekirdekli Rig Oranları | 1.8776: 1 2. 2.716: 1 | |
| Kafa Açıcı | hidrolik tahrik ile yanlamasına kayar yol | |
| Matkap Kafası | Hidrolik Chuck (PQ) | Hidrolik olarak açılmış, Disk Yay Sıkma, Normalde C Kapalı Tip Eksenel Tutma Kapasitesi: 222 400 N |
| Maks. dönme momenti | 6400 N · m (4717 lbf · ft) | |
| Tutma çapı | 121 mm (4.76 inç) | |
| Maks. Milin kaldırma kapasitesi | 220 kN (49456 lbf) | |
| Maks. Besleme Gücü | 110 kN (24728 lbf) | |
| Birincil Pompa | Hidrolik pompa: Eksenel Pistonlu değişken deplasmanlı Döner, vinçli çamur pompası ve seviye krikolarının sürülmesi için üçlü pompa. Yük algılama sistemi ile. | Maker: DANFOSS 1. Pompa: 31.5MPa'da 200LPM 2. Pompa: 28MPa'da 120LPM 3. Pompa: 16MPa'da 102 LPM |
| Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
| Kaldırma Hızı (tek telli) | 38-70 m / dak (çıplak tambur) | |
| Ana Kapasitesi | Kaldırma kuvveti (tek telli) | 120kN (26976 lbf) |
| vinç | Çelik Tel Çapı | 22 mm (0,86 inç) |
| Çelik Tel Uzunluğu | 50 m (164 fit) | |
| Kablo hattı kaldırma düzeneği kapasitesi | Kaldırma Gücü (tek telli) | 15 kN (3372 lbf) (çıplak tambur) |
| Çelik Tel Çapı | 6 mm (0,24 inç) | |
| Çelik Tel Uzunluğu | 2000 m (6560 fit) | |
| Direk Yüksekliği | 11 m (36 fit) | |
| Direk Ayarlama Açısı | 0 ° -90 ° | |
| Hidrolik Elmas Çekirdekli Rig'in Delme Açısı | 45º kapalı yatay - 90º dikey aşağı | |
| direk | Beslenme Strok | 3800 mm (150 inç) |
| Kayma İnme | 1500 mm (59 inç) | |
| Besleme Çekin | 22000 kg (48510 lb) | |
| Besleme İtişi | 11000kg (24255 lb) | |
| Çeki demiri | 3m veya 6m (9.84 fit veya 19.68 fit) | |
| tip | Tilki Karakterli Pompa Tripleks Piston | |
| model | BW320 | |
| Çamur Pompası | inme | 110 mm (4.3 inç) |
| Çıktı hacmi | 320,230,165,118 L / dak (84,5,61,44,31 US Galon / dak) | |
| Deşarj basıncı | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Ayak kelepçesi | Sıkıştırma Kapsamı | 55.5-117.5 mm (2.19-4.63 inç) delik Ф154mm (6.06 inç) |
| Ağırlık | 14500 Kg (31973 lb) | |
| Diğerleri | Taşıma Boyutları (L × G × Y) | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inç) |
| Ulaşım Yolu | Çelik Paletli |
