Ürün ayrıntıları:
|
| modeli: | Cummins 6CTA (turbo şarjlı ve şarjlı su soğutmalı) | Yer değiştirme: | 8.3L (2.19 ABD Galonu) |
|---|---|---|---|
| Güç: | 178kW (240HP) | Nominal Devir (Fabrika ayarı): | 2200 devir/dakika |
| Dönme Motoru: | Çift Hidrolik Motorlu - Değişken ve Tersinir Yapıcı: SAUER-DANFOSS | Ağırlık: | 14500 Kg (31973 lb) |
| Taşıma Boyutları (U × G × Y ): | 5900×2240×2500mm (232.3×88.1×98.4 inç) | ||
| Vurgulamak: | Tam Hidrolik Elmas Çekirdekli Sondaj,178kW Karotlu Sondaj,2200rpm Çekirdekli Sondaj |
||

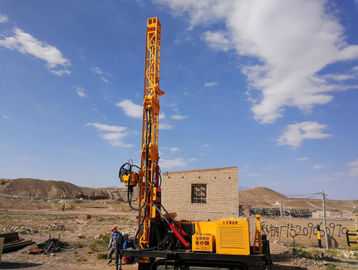

Tam Hidrolik Elmas Karot Rig Geoteknik Sondaj Ekipmanları
Hidrolik yeraltı karot sondaj kulesi, maden arama amacıyla sondaj delikleri için uygundur, ayrıca yüzey karot, demiryolu mühendisliği, tünel açma, inşaat ve su koruma projelerinde kullanılabilir.Mükemmel ve güvenilir performansından kesinlikle çok yararlanacaksınız.
I. Teçhizatın Ana Özellikleri:
1. Yağ pompası, motoru döndürmek için tahrik eder, hidrolik silindir taretsiz çalışır.
2. Karot makinesinin döndürme, besleme, pompalama ve kenetleme sistemi akışkan tahrikine bağlıdır;sondaj işinizi herhangi bir rakipten daha sorunsuz hale getirmek;
3. Hızlı delme hızı, iş tünelinde herhangi bir açıdan sütun ile delik açabilir, uygulanabilirliği yenebilir;
4. V-kılavuzu ile teçhizat, bir ana eksen etrafında en yüksek yoğunlaşmayı sağlar;
5. Bakımı, onarımı, demontajı, montajı ve taşınması kolaydır.
Tüm hidrolik yeraltı karot sondaj kulesi, güç ünitesi, makine gövdesi, kontrol paneli, döndürme ünitesi, çubuk tutucu ve çamur pompasından oluşur.
II.HYDX-6'nın Ana Performans Parametreleri
Bu tablolardaki rakamlar, saha deneyimlerine dayalı olarak hesaplanmıştır ve makul bir şekilde beklenebilir.Gerçek sondaj kapasitesi, kullanılan alet ve koşullara, sondaj tekniklerine ve kullanılan ekipmana bağlı olacaktır.
| Dizel motor | modeli | Cummins 6CTA (turbo şarjlı ve şarjlı su soğutmalı) |
| Yer değiştirme | 8.3L (2.19 ABD Galonu) | |
| Güç | 178kW (240HP) | |
| Nominal RPM (Fabrika ayarı) | 2200rpm | |
| Delme Kapasitesi | BQ Hidrolik Elmas Çekirdek Rig | 2000 m(6560 fit) |
| NQ | 1600 m(5248 fit) | |
| genel merkez | 1300 m (4264 fit) | |
| PQ Hidrolik Elmas Çekirdek Rig | 1000 m (3280 fit) | |
| Dönme Motoru | Çift Hidrolik Motorlu - Değişken ve Tersinir Yapıcı: SAUER-DANFOSS | |
| devir | İki Vardiya/ Kademesiz Değişim 0-1100 RPM | |
| Hidrolik Elmas Çekirdek Rig Oranları | 1. 8.776:1 2. 2. 2.716:1 | |
| kafa açacağı | hidrolik tahrikli yana kayar yol | |
| Matkap Kafası | Hidrolik Ayna (PQ) | Hidrolik Açılır, Disk Yay Sıkma, Normalde C Kapalı Tip 222 400 N Eksenel Tutma Kapasitesi |
| Maks.tork | 6400 N·m(4717 lbf·ft) | |
| Tutma Çapı | 121 mm (4,76 inç) | |
| Maks.Mil kaldırma kapasitesi | 220 kN (49456 lbf) | |
| Maks.Besleme Gücü | 110 kN(24728 lbf) | |
| Birincil Pompa | Hidrolik pompa: Eksenel Pistonlu değişken deplasmanlı rotator, vinç çamur pompası ve tesviye krikolarının sürülmesi için Tripleks pompa.Yük algılama sistemi ile. | Yapımcı: DANFOSS 1. Pompa: 31.5MPa'da 200LPM 2. Pompa: 28MPa'da 120LPM 3. Pompa: 16MPa'da 102 LPM |
| Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
| Kaldırma Hızı (tek telli) | 38-70m/dak (çıplak tambur) | |
| Ana Kapasite | Kaldırma kuvveti (tek tel) | 120kN(26976 lbf) |
| vinç | Çelik Tel Çapı | 22 mm (0,86 inç) |
| Çelik Tel Uzunluğu | 50 m(164 fit) | |
| Kablolu Vinç Kapasitesi | Kaldırma Kuvveti (tek telli) | 15 kN(3372 lbf) (çıplak tambur) |
| Çelik Tel Çapı | 6 mm (0,24 inç) | |
| Çelik Tel Uzunluğu | 2000 m(6560 fit) | |
| Direk Yüksekliği | 11 m (36 fit) | |
| Direk Ayar Açısı | 0°—90° | |
| Hidrolik Elmas Karot Makinasının Delme Açısı | 45º yataydan 90º dikey aşağı | |
| direk | besleme vuruşu | 3800 mm(150 inç) |
| Kayma Darbesi | 1500 mm(59 inç) | |
| Yem Çekme | 22000kg(48510 lb) | |
| Yem İtkisi | 11000kg(24255 lb) | |
| çubuk çekme | 3m veya 6m (9.84 fit veya 19.68 fit) | |
| Tip | Pistonlu Pompa Tripleks Piston | |
| modeli | BW320 | |
| çamur pompası | Felç | 110 mm (4,3 inç) |
| Çıkış hacmi | 320,230,165,118 L/dak (84.5, 61, 44, 31 US Galon/dak) | |
| Deşarj basıncı | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Ayak Kelepçesi | Sıkıştırma Kapsamı | 55,5-117,5 mm (2,19-4,63 inç) açık delik Ф154 mm (6,06 inç) |
| Ağırlık | 14500 Kg (31973 lb) | |
| Diğerleri | Taşıma Boyutları (U × G × Y ) | 5900×2240×2500mm (232.3×88.1×98.4 inç) |
| Ulaşım Yolu | Çelik Paletli |
