Ürün ayrıntıları:
|
| Türü: | Çapa Sondaj Rig Jet Groutingg | Modeli: | 135D |
|---|---|---|---|
| Delik çapı: | 150 ~ 250 mm | Delik derinliği: | 140 ~ 100m |
| Çubuk çapı: | 73/89/102/114 MM | Delik açısı: | 0 ~ 90 ° |
| Ağırlık: | 6000kg | Boyutu: | 5400X2100x 2000 mm |
| Vurgulamak: | Hidrolik sondaj kulesi,çekirdek sondaj kulesi |
||

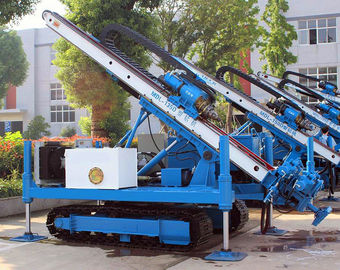

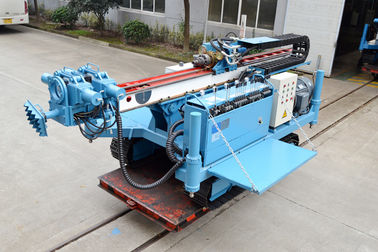

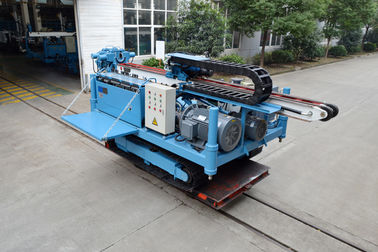

0 ~ 90 ° Hidrolik Paletli Derin Temel Çukur Sondaj Sondaj
Ankraj Sondaj Rig, ankraj, jet grounting ve susuzlaştırma için bir hihg verimlilik sondaj kulesi, bu seri sondaj kulesi, metro, yüksek katlı bina, havaalanı ve diğer derin temel çukur gereksinimlerine uygun tüm -Hidrolik işletilen matkap.
Ana Özellikler:
1. Aşağıdaki işlem inşaatı için uygundur.
1.1 ankraj, sondaj borusunun sondajı, delinmesi ve delinmesi için uygundur.
1.2 girdaplı sprey, tekli, çift, üçlü girdap, sprey ve sprey için farklı modüller ile, tek ağırlık, çift, üçlü girdap sprey, vb. Için uygun olabilir.
2, tork ve dönme hızı makul düzenleme üzerinde gerçek ihtiyacına göre olabilir, avans programı 3.4 metre, 3 metre matkap boru, bileşik bileşik sondaj olabilir, farklı oluşum konfigürasyonuna uygun tork jeneratörü göre olabilir, adapte olabilir teçhizatın
3. Sondaj kulesi vites değiştirme ve konumlandırma son derece uygun hale getirir ve sondaj istikrarlı ve güvenilir olan paletli şasi, yüksek döner platform, geniş çaplı bacak yağ silindiri, 0.9 metre slayt çerçeve ve delik destek cihazı ile donatılmış.
4. yükleme ve boşaltma sondaj boru ve kasa emek yoğunluğu düşük verimlilik ve yüksek verimlilik yapmak için kelepçe köstek ile Donatılmış.
5. İnşaat sürecini karşılayabilecek ilgili sondaj araçlarını geliştirdi:
Toprak tabakası ve kum tabakasında yüksek hızlı delme için uygun 5.1 üç kanatlı sondaj, bulamaç cürufu.
5.2 hava matkap çekiç sondaj, hava deşarj cürufu. Kaya katmanları ve kırık katmanların inşaatı için uygundur.
5.3 delik alt hidrolik çekiç sondaj, çamur boşaltım.Bu kırma tabakası ve kum yumurta tabakası gibi ağır su içeriğinin inşaatı için uygundur.
5.4 sondaj deliği.
5.5 sondaj borusu ve gövde bileşiği sondajı.
Uygulama kapsamı:
Temel çukur yağışlı mikro dolgu kazanı, jeotermal delik (kuyu) inşaatı, incelenmesi, statik temas (5T'nin statik teması), dinamik temas, vb.
| model | 135D | 150D | 200D |
| Delik çapı (mm) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
| Delik derinliği (m) | 100-140 | 130-170 | 180-220 |
| Çubuk çapı (mm) | Φ73 veya Φ89 | Φ73or Φ89 | Φ73or Φ89 |
| Delme açısı (°) | 0-90 | 0-90 | 0-90 |
| Döner hız (d / dak) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30 / / 40/60 35 / 65/70/85/130/170 | 40/45 / 80/85 / 90/170 |
| Döner tork (Nm) | 6800 | 7500 | 10000 |
| Strok (mm) | 3400 | 3400 | 3400 |
| Besleme inme (mm) | 65 | 70 | 78 |
| Kaldırma hızı (m / dak) | ~ 1.4, 0, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 ～ 1,4 ayarlanabilir / 16/18 |
| Basınç (KN) | 33 | 36 | 40 |
| Basınç hızı (m / dak) | ~ 2.8, 0, / 14/36/80 | ~ 10 0, / 14/46/59 | 0 ～ 2,8 ayarlanabilir / 32/35 |
| Giriş gücü (KW) | 55 + 18,5 + 2,2 | 55 + 18.5 | 55 + 30 + 2.2 |
| Ağırlık (kg) | 6000 | 6000 | 9200 |
| Ulaştırma demensiyonu (L × W × H mm) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 x 2100 x 2250 |
