Ürün ayrıntıları:
|
tip: | Döner hava üfleyici | boyut: | HC-25S /HC-251S /HC-30S /HC-301S ...vb |
---|---|---|---|
Sıklık: | 50Hz | Uygulama: | Su arıtma havalandırma, Hastaneler ve laboratuvarlar KanalizasyonKarıştırma ve havalandırma |
Döner üfleyici hava basıncı aralığı: | 0.1-0.5 kgf / cm2 | ad: | Düşük Enerji Tüketimi Hc Serisi Hc 251s Döner Hava Üfleyiciler Düşük Gürültü |
Vurgulamak: | hc 251s döner hava üfleyiciler,hc 30s döner loblu üfleyici,50hz döner hava üfleyiciler |

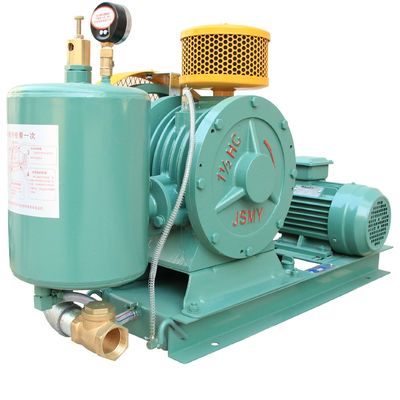

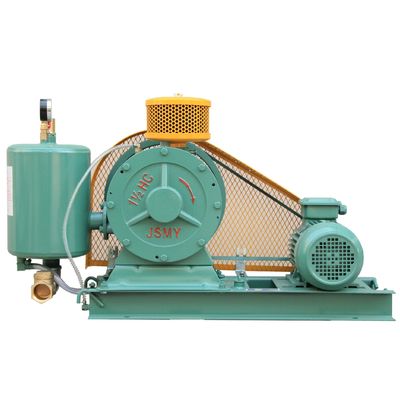

Kolay Kurulum Düşük Enerji Tüketimi HC Serisi Düşük Gürültülü Döner Hava Üfleyici
HC serisi döner hava üfleyici yapısı ve çalışma prensibi
Döner fan hava basıncı aralığı: 0.1-0.5 kgf/cm2
Döner üfleyici mükemmel bir yapıya sahiptir ve esas olarak altı parçadan oluşur: motor, hava filtresi, üfleyici ana motor, hava odası, taban (ve yağ deposu), yağ damlama nozulu
Üfleyici, silindirdeki eksantrik rotor ofsetinde çalışır, havayı emmek, sıkıştırmak ve boşaltmak için rotor yuvasındaki loblar arasında hacim değişikliği yapar.
Çalışma sırasında, üfleyicinin basınç farkı, yağlama yağını damla memesine otomatik olarak göndermek, sürtünmeyi ve gürültüyü azaltmak için silindire damlamak ve aynı zamanda silindirdeki havanın geri dönüşünü azaltmak için kullanılır.
Döner üfleyici yapısı ve strok
Özellikler:
.Düşük gürültü, düşük enerji tüketimi, kararlı çalışma, kolay kurulum
.Pürüzsüz hava tahliyesi için hava odası ile yük değişikliklerine karşı direnç, sabit hava akışı
.Mükemmel malzemeler, mükemmel yapı ve olağanüstü performans
Uygulamalar:
Özellikler:
| Egzoz portu Çapı | | | Hız | HAVA AKIMI | V kayış kasnağı | V kayışı | Benzin deposu | Ağırlık | |||||||
devir | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0,5kgf/cm2 | üfleyici | motor | Net ağırlık | Brüt ağırlık | |||||||
HC-25S | 3/4” (20) | 0.37KW | 50HZ | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8” | 3” | A-889 | 1,2L (0,9L) | 40kg | 45kg | |
HC-251S | 3/4” (20) | 0,55KW | 50HZ | 450 | 0.32 | 0.31 | 0,3 | 0.29 | 0.29 | 8” | 21/2” | A-1016 | 1.5L (1.1L) | 44kg | 51kg | |
HC-30S | 1”(25) | 0,55KW | 50HZ | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10” | 3” | A-1118 | 1.5L (1.1L) | 50KG | 57kg | |
HC-301S | 1”(25) | 0.75KW | 50HZ | 520 | 0,43 | 0.425 | 0.42 | 0,41 | 0,4 | 10” | 31/2” | A-1143 | 1.5L (1.1L) | 50KG | 57kg | |
HC-40S | 11/4” (23) | 0.75KW | 50HZ | 500 | 0.68 | 0.67 | 0.66 | 0.65 | 0.62 | 12” | 4” | A-1321 | 2.5L (1,7L) | 80kg | 88kg | |
HC-401S | 11/4”(32) | 1.5KW | 50HZ | 580 | 0.84 | 0,82 | 0,8 | 0.74 | 0.7 | 12” | 41/2” | A-1321 | 2.5L (1,7L) | 85kg | 93kg | |
HC-50S | 11/2”(40) | 1.5KW | 50HZ | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14” | 4” | A-1600 | 3.5L (2.3L) | 120kg | 130kg | |
HC-501S | 11/2”(40) | 2.2KW | 50HZ | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14” | 41/2” | A-1600 | 3.5L (2.3L) | 125kg | 135kg | |
HC-60S | 2”(50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1.9 | 1.8 | 1.75 | 16” | 5” | B-1880 | 5.5L (3,8L) | 190kg | 223KG | |
HC-601S | 2”(50) | 4KW | 50HZ | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16” | 6” | B-1880 | 5.5L (3,8L) | 200kg | 233kg | |
HC-80S | 21/2”(65) | 4KW | 50HZ | 430 | 2,95 | 2.8 | 2.75 | 2.65 | 2.6 | 18” | 51/2” | B-2108 | 8L (6L) | 250kg | 268KG | |
HC-801S | 21/2”(65) | 5.5KW | 50HZ | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18” | 6” | B-2134 | 8L (6L) | 275kg | 293kg | |
HC-100S | 3” (80) | 5.5KW | 50HZ | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20” | 51/2” | B-2362 | 20L (16L) | 375kg | 395kg | |
HC-1001S | 3” (80) | 7.5KW | 50HZ | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20” | 6” | B-2362 | 20L (16L) | 390kg | 410kg |
Döner üfleyici çizimleri ve montajı
Birim: mm
Birim: mm
modeli | A | B | C | NS | E | F | G | H | ben | J | K | L | m | n | Ö | P boyutu |
HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4” |
HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4” |
HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
