Ürün ayrıntıları:
|
| tip: | Tam Hidrolik Yüzey Çekirdek Matkap Rig | model: | CR15 |
|---|---|---|---|
| Motor: | Cummins QSB6.7 (EU Stage IIIA) 178kw | Delme Kapasitesi: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| Taşıma Boyutları: | 5980 x 2240 x 2480mm | ağırlık: | 10500KG |
| Vurgulamak: | 1650m elmas karot sondaj kulesi,1650m keşif kulesi,sinocoredrill elmas karot sondaj kulesi |
||

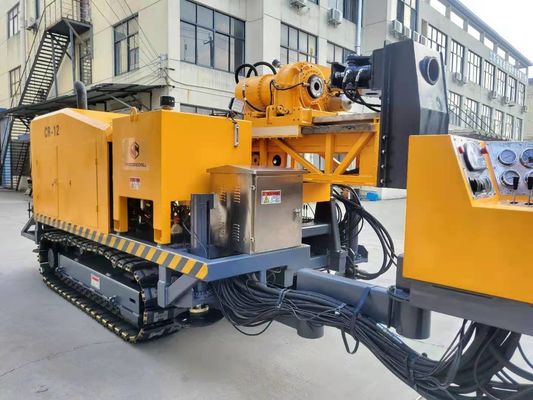

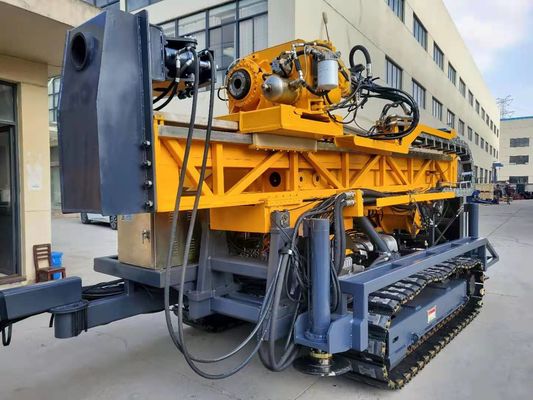

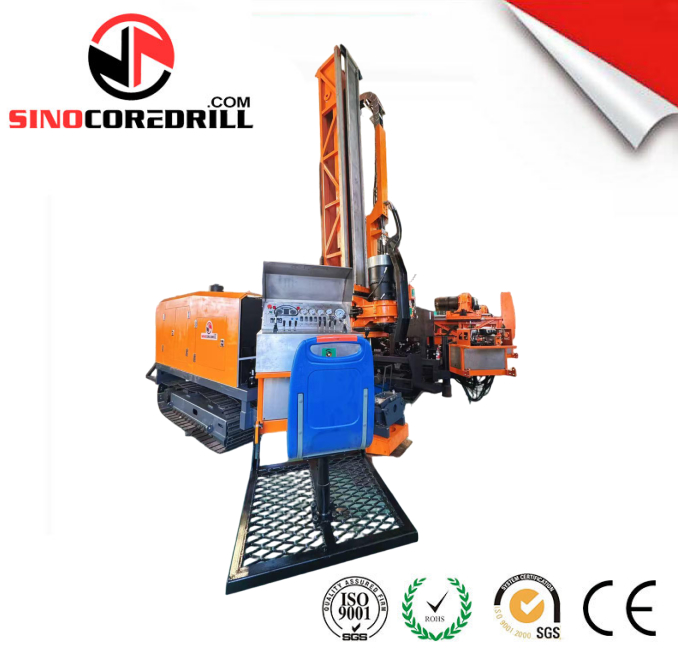

Kömür Altın Bakır Demir Madenciliği Projesi için 1650m Tam Hidrolik Elmas Çekirdekli Sondaj Rig Arama Rig
HYDX-6A Tam Hidrolik Sondaj Rig modelini güncelleyin
CR15, Avustralya, Almanya, Rusya ve Çin'den mühendislerin uzun yıllara dayanan ortak araştırmaları ve pratik deneyimleri temelinde tasarlanmış ve üretilmiş gelişmiş bir ekipmandır.Sondaj kulesi, birçok kullanışlı ve pratik işlevle donatılmış, sondaj teknolojisinin özelliklerine uyarlanmış kompakt bir yapıya sahiptir.Teçhizatın bileşenlerinin çoğu dünya liderleri tarafından üretilir: hidrolik bileşenler, Amerika ve Avrupa'dan tanınmış üreticiler tarafından, vinç – Rexroth (Almanya), motor – DEUTZ (Almanya) tarafından üretilir.Dikkatli tasarım ve sıkı kalite kontrol, mükemmel teknik parametreleri ve karotlu sondaj kulesinin yüksek derecede güvenilirliğini garanti eder.
CR15 Tam hidrolik karot sondaj kulesi olağanüstü bir dış görünüme, sıkıştırılmış bir yapıya, güvenilir fonksiyonlara ve esnek bir işletim sistemine sahiptir.Tüm bu unsurlar, bu hidrolik karotlu sondaj kulesini hem yurt içi hem de yurt dışı pazarlarda aynı ürünler arasında en iyi seçim haline getirmiştir.
Bu hidrolik delme makinesi hem eğik hem de dikey delmeye uygulanabilir.Elmas ve karbür alaşımlı matkap ucu ile donatılmış bir sondaj kulesi olan bu tam hidrolik sondaj kulesi, jeoloji, metalurji, kömür madenciliği, nükleer endüstri ve hidroloji ölçüm alanlarında kullanılabilir.
paletli karot sondaj makinesi, çalışma sırasında hareketli ve sabittir.Taşıma ölçüleri standartlara uygundur.karot sondaj makinesi, güçlü bir besleme sistemi, ana hat vinci ve DEUTZ motoru ile donatılmış olup, sondajı daha verimli hale getirir.Teleskopik direk ve hidrolik tesviye krikoları, teçhizatın kullanımını kolaylaştırır.Sondaj kulesi, modern bir tasarıma ve düşünülmüş güvenlik özelliklerine sahiptir.
Şartname :
| modeli | Kalem | CR15 | CR20 | CR25 |
| modeli | Cummins QSB6.7 (AB Aşama IIIA) | Cummins QSLB8.9 (AB Aşama IIIA) | Cummins QSZ13-C400-II (AB Aşama IIIA) | |
| Dizel motor | Yer değiştirme | 6.7L | 8.9L | 13L |
| Güç | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| Anma devri | 2000rpm | 2100rpm | 1900 rpm | |
| BQ | 2050 m | 2850 m | 3100 m | |
| Delme Kapasitesi | NQ | 1650 m | 2250 m | 2550 m |
| genel merkez | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| İki hızlı Hidrolik Motor | İki hızlı Hidrolik Motor | İki hızlı Hidrolik Motor | ||
| Matkap Kafası | Dönme Motoru | Yapımcı: Almanya Rexroth | Yapımcı: Almanya Rexroth | Yapımcı: Almanya Rexroth |
| devir | Üç Vardiya | Üç Vardiya | Üç Vardiya | |
| Kademesiz Değişim: 0-1250 RPM | Kademesiz Değişim: 0-1250 RPM | Kademesiz Değişim: 0-1250 RPM | ||
| oranlar | 1. 8.2:1 | 1. 8.2:1 | 1. 8.2:1 | |
| 2. 4.2:1 | 2. 4.2:1 | 2. 4.2:1 | ||
| 3. 1: 1 | 3. 1: 1 | 3. 1: 1 | ||
| hidrolik tahrikli yana kayar yol | hidrolik tahrikli yana kayar yol | hidrolik tahrikli yana kayar yol | ||
| Hidrolik Ayna (PQ) | Hidrolik Açılır, Disk Yay Sıkma, Normalde C Kapalı Tip | Hidrolik Açılır, Disk Yay Sıkma, Normalde C Kapalı Tip | Hidrolik Açılır, Disk Yay Sıkma, Normalde C Kapalı Tip | |
| 243000 N Eksenel Tutma Kapasitesi | 294000 N Eksenel Tutma Kapasitesi | 294000 N Eksenel Tutma Kapasitesi | ||
| Maks.tork | 6750 N·m | 7550 N·m | 8750 N·m | |
| Tutma Çapı | 121 mm | 121 mm | 121 mm | |
| Maks.Mil kaldırma kapasitesi | 250 kN | 320 kN | 320 kN | |
| Maks.Besleme Gücü | 110 kN | 140 kN | 140 kN | |
| Hidrolik pompa: | Yapımcı: Danimarkalı Danfoss | Yapımcı: Danimarkalı Danfoss | Yapımcı: Danimarkalı Danfoss | |
| Birincil Pompa | Döndürücü, vinç çamur pompası ve tesviye krikolarının sürülmesi için Eksenel Pistonlu değişken deplasmanlı Tripleks pompa. | 1. Pompa: 31.5MPa'da 260LPM | 1. Pompa: 35 MPa'da 380LPM | 1. Pompa: 35 MPa'da 380LPM |
| Yük algılama sistemi ile. | 2. Pompa: 31.5MPa'da 130LPM | 2. Pompa: 31.5MPa'da 260LPM | 2. Pompa: 31.5MPa'da 260LPM | |
| 3. Pompa: 31.5MPa'da 130 LPM | 3. Pompa: 31.5MPa'da 130 LPM | 3. Pompa: 31.5MPa'da 130 LPM | ||
| Kapasite | 420 L (111 ABD Galonu) | 500 L (111 ABD Galonu) | 500 L (111 ABD Galonu) | |
| Hidrolik tank | ||||
| Kaldırma Hızı (tek telli) | 0-75 m/dak (çıplak tambur) | 0-80 m/dak (çıplak tambur) | 0-50 m/dak (çıplak tambur) | |
| Ana Vinç Kapasitesi | Kaldırma kuvveti (tek tel) | 120 kN | 160 kN | 180 kN |
| Çelik Tel Çapı | 22 mm (0,86 inç) | 26-28 mm | 26-30 mm | |
| Çelik Tel Uzunluğu | 45 m | 55 m | 55 m | |
| Kaldırma Kuvveti (tek telli) | 15 kN(3372 lbf) (çıplak tambur) | 15 kN(3372 lbf) (çıplak tambur) | 15 kN(3372 lbf) (çıplak tambur) | |
| Kablolu Vinç Kapasitesi | Çelik Tel Çapı | 6 mm (0,24 inç) | 6 mm (0,24 inç) | 6-8 mm |
| Çelik Tel Uzunluğu | 2200 m | 3200 m | 3200 m | |
| Direk Yüksekliği | 9,5 m | 9,5 m | 10,5 m | |
| direk | Direk Ayar Açısı | 0°—90° | 0°—90° | 0°—90° |
| Delme Açısı | 45º yataydan 90º dikey aşağı | 45º yataydan 90º dikey aşağı | 45º yataydan 90º dikey aşağı | |
| besleme vuruşu | 3700 mm | 3700 mm | 3700 mm | |
| Kayma Darbesi | 1000 mm | 1000 mm | 1000 mm | |
| Yem Çekme | 25 ton | 32 ton | 32 ton | |
| Yem İtkisi | 9 ton | 14 ton | 14 ton | |
| çubuk çekme | 3m veya 6m (9,84 fit veya 19,68 fit) | 3m veya 6m (9,84 fit veya 19,68 fit) | 3m veya 6m (9,84 fit veya 19,68 fit) | |
| Tip | ||||
| çamur pompası | Pistonlu Pompa Tripleks Piston | Pistonlu Pompa Tripleks Piston | Pistonlu Pompa Tripleks Piston | |
| modeli | BW320 | BW500 | 600 | |
| Felç | 110 mm (4,3 inç) | 110 mm (4,3 inç) | 110 mm (4,3 inç) | |
| Çıkış hacmi | 320 L/dak | 500 L/dak | 600 L/dak | |
| Deşarj basıncı | 8.0 Mpa | 8.0 Mpa | 8.0 Mpa | |
| Ayak Kelepçesi | Sıkıştırma Kapsamı | 55,5-118 mm | 55,5-118 mm | 55,5-118 mm |
| açık delik Ф165mm | açık delik Ф165mm | açık delik Ф165mm | ||
| Ağırlık | 10.50 ton | 13.50 ton | 16.50 ton | |
| Diğerleri | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| Taşıma Boyutları | ||||
| Ulaşım Yolu | Çelik Paletli | Çelik Paletli | Çelik Paletli |
