Ürün ayrıntıları:
|
| Tip: | Üstten Tahrikli Petrol Donanımı | delme kapasitesi: | Kurtarma ve kurtarma deliği darbesi ， hava deliği darbesi ， elmas karot delme ， CBM ve Petrol Gazı ， |
|---|---|---|---|
| Güç: | 220 KW/2200rpm×2 takım | Maksimum kaldırma kuvveti: | 800 kN |
| Maksimum Besleme kuvveti: | 200 KN | Taşıma boyutu: | 13500×3200×3400 mm |

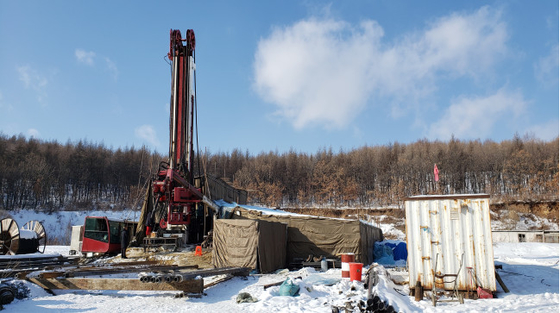

TDC-80 Üstten Tahrikli Paletli Tip Kömür Yatağı Metan Çok Fonksiyonlu Sondaj Ekipmanı
TDC-80 paletli tip kömür yatağı metan çok fonksiyonlu sondaj kulesi, şirketimizin 40 yılı aşkın sondaj makinesi araştırma ve geliştirme, üretim ve imalat, uygulama, yerli kömür yatağı metan arama ve çıkarma özelliklerine göre, ile birlikte dayanmaktadır. inşaat birimlerinin görüşlerinin kapsamlı bir şekilde talep edilmesinin tasarımında, yabancı kömür yatağı metan çıkarma konusunda gelişmiş deneyim ve konsept.Yabancı sondaj kuleleri, basit yapı, üstün performans, iyi maliyet performansı ile karşılaştırıldığında, bağımsız fikri mülkiyet haklarına sahip yeni geliştirilen Çin'in ilk yeni kömür yatağı metan çok amaçlı sondaj kulesi, Çin'in ulusal koşullarına daha uygun bir kömür yatağı metan sondaj kulesidir.Sondaj kulesi esas olarak kömür yatağı metan madenciliği, sığ petrol sondajı, petrol kuyusu çalışması, jeotermal kuyu yapımında kullanılır ve ev içi ultra derin delik karot deliği araştırma sondajını karşılayabilir, ayrıca mühendislik kurtarma, maden havalandırma, drenaj boru hattı inşaatı ile kullanılabilir .
TDC-80 paletli kömür yatağı metan çok amaçlı sondaj kulesi, tam hidrolik tahrik, üst tahrik kafası, teleskopik direk, paletli kendi kendine yürüyen yapı kullanan, çok işlevli bir kömür yatağı metan sondaj kulesidir.Sondaj kulesi havalı darbeli darbeli delme, gaz ters sirkülasyonlu delme, yüksek basınçlı çamur delme ve diğer inşaat yöntemlerini kullanabilir.Farklı jeolojik koşullar altında çeşitlendirilmiş yapıyı karşılayabilir
Ana teknik özellikler:
(1) Kömür yatağı metan yatay yanal kuyu delme yöntemi
(2)Delik-Aşağı darbeli RC delme
(3) Yüksek basınçlı çamur delme.
(4) Ters dolaşımlı döner matkap
Ana teknik parametreler:
| Güç | 220 kw | 220 KW/2200rpm×2 takım | ||
| delme kapasitesi | φ114,3 mm×9,6 m | 1800 m | ||
| φ127mm×9.6m | 1200 m | |||
| φ140mm×9.6m | 800 m | |||
| Matkap kafası | Tork/dönme hızı |
Düşük:0~70 rpm± Yüksek:0~140rpm± |
||
| İş mili dönüşünün maksimum torku |
30000N.m(0~ 70rpm) 15000N.m(0~ 140rpm) |
|||
| Vidalama torku | 43000 Nm | |||
| mil çapı | φ75 mm | |||
| Salıncak açısı | 0°~80° | |||
| Dönen çap | 850 mm | |||
| Felç | 12,9 m | |||
| Maksimum Kaldırma kuvveti | 800 KN | |||
| Maksimum Kaldırma hızı | 28 m/dak | |||
| Maksimum Besleme kuvveti | 200 KN | |||
| Maksimum Besleme hızı | 55 m/dak | |||
| Direk | Maksimum Kaldırma hızı | 0~24 m/dak | ||
| ayar meleği | 0°~90° | |||
| sondaj meleği | 45°~90° | |||
| Üst direk vuruşu | 7000 mm | |||
| Üst direğin tam uzunluğu | 13.9m | |||
| Ayak kelepçesi | Maksimum zincir torku | 70000 Nm | ||
|
Maksimum yukarı tork
|
35000 Nm | |||
| Ankraj plakasının maksimum delik çapı | φ600 mm | |||
| Vinç (isteğe bağlı) | Tek halatlı boş göbeğin maksimum kaldırma kuvveti | 32 KN | ||
| ip çapı | φ10 mm | |||
| Halat kapasitesi | 120 m | |||
| şasi |
Çelik paletli şasi İki hızlı motor + hareket azaltıcı |
Yüksek 0~2 Km/s
Düşük 0~ 1 Km/s |
||
| Operasyon odası | Oil API standart kontrol odası, Sondaj göstergesi ve Wellsite izleme sistemi |
Yüksek : 2.5 m Alan:20 metrekare |
||
| Diğerleri | çalışma boyutları | 9500×3200×19500 mm | ||
| Taşıma boyutu | 13500×3200×3400 mm | |||
| Toplam ağırlık | 49000 kilo | |||
Ekipmanın ana bileşenleri konfigürasyonu
| Motor gücü | |||||||
| Dizel motor | 220KW /2200 dev/dak | 2 takım | |||||
|
1 Dizel motor ayrı ayrı veya paralel olarak çalışabilir ve tek başına çalışırken hız yavaştır. 2 Uzaktan elektronik gaz kelebeği kontrolleri, dizel parametreleri ameliyathanede gerçekleştirilir. 3 EFI China III araç emisyon standartları |
|||||||
| elastik kaplin | BOWX-6 serisi | 2 takım | Almanya CENTA | ||||
| Hidrolik pompa | 90R130ERR130JRR060 serisi | 6 takım | Danfoss Şirketi | ||||
| şasi | |||||||
| paletli | paletli genişliği 600mm | 1 takım | |||||
| paletli motor | TM70 serisi | 2 takım | Doosan Kore Co., LTD | ||||
| Güçlü kafa | |||||||
| Döner motor | MS18 veya A6VM serisi | 4 takım | Pokrane veya Rexroth | ||||
| dişli kutusu | 1 takım | ||||||
| Sondaj direği | |||||||
| Yapı | Teleskopik direk, silindir zincir yapısı, silindir conta Alman Parker mührünü benimser | ||||||
| Üst Vinç | 2ton | 1 takım | Hidrolik vinç redüktörü | ||||
| Tomruk vinci (isteğe bağlı) | |||||||
| Kaldırma kuvveti | 1,2 ton | 1 takım | ABD Eaton'dan motor | ||||
| Hidrolik sistem | |||||||
| ana kontrol vanası |
PVG100+PVG32 serisi
|
Danfoss | |||||
| hidrolik boru | İtalya yiğit şirket | ||||||
| Hidrolik Filtre | Doğruluk 10u | Çin profesyonel fabrika | |||||
| Operasyon odası | |||||||
| Operasyon odası | Klima | 1 TAKIM | Çin profesyonel fabrika | ||||
