Ürün ayrıntıları:
|
Delik çapı: | ø 150 ~ ø 250 mm | Delik Derinliği: | 130m ~ 170m |
---|---|---|---|
Kol çapı: | ø 73 / ø 89 / ø 102 / ø 114 | Güç Kafasının Çıkış Torku: | 7500 N / m |
Güç Kafası Kaldırma Gücü: | 70 Kn | ağırlık: | 6500 KG |
Vurgulamak: | paletli inşaat sondaj kuleleri,130 metre inşaat sondaj kuleleri,inşaatta sinocoredrill sondaj ekipmanları |

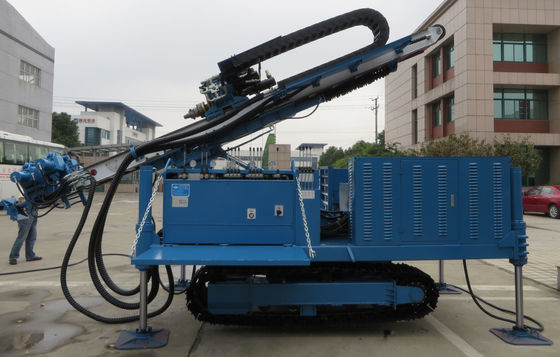

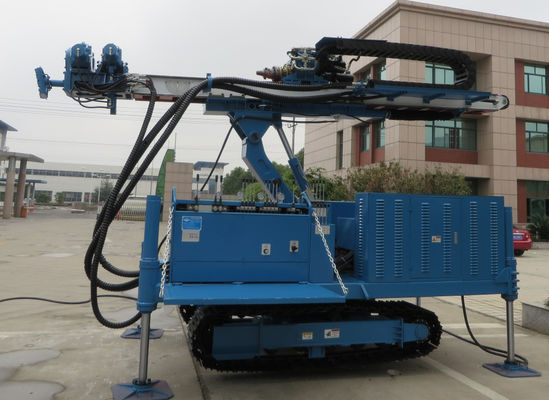

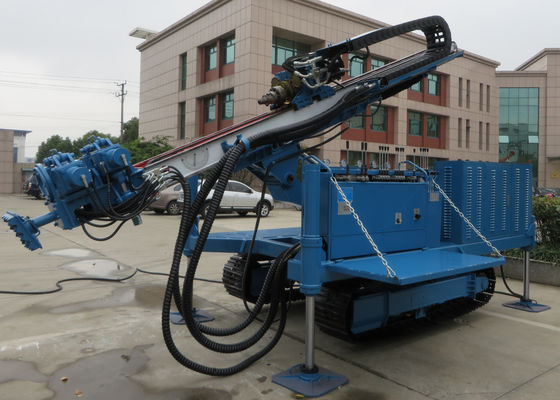

XDL-150H Çok İşlevli Yüksek Kaldırma Ankrajlı Sondaj Rig/Makine
1.XDL-135/150H sondaj kulesi, bir tür tam hidrolik çok işlevli güç kafalı paletli sondaj kulesidir.Esas olarak derin ankraj deliğinde uygulanır.
vakıf, kentsel metro, eğim desteği, tünel, yüksek bina, havaalanı, jeotermal inşaat, boru döşeme vb.
2. Şaft braketinin rotası 3.4 metredir, bu nedenle 150H paletli çapa sondaj kulesi 3 metre boyunca karmaşık çubuk ve gövde matkabına sahip olabilir.Teçhizat, çubuk delme, gövde delme ve karmaşık çubuk ve gövde delme için geçerlidir.
3.XDL-135/150H paletli sondaj kulesi, seviye sistemine (matkap kolu) sahiptir, direği sondaj kulesini hareket ettirmeden farklı açı ve yükseklikte ayarlayabilir, Bu, maksimum 3.3m seviyesine ayarlanabilir.
4. Çift silindirli ekskavatör gibi büyük kol, herhangi bir kaldırma koşulunun stabilitesine sahiptir.
5. Yer alanından gelen paletli, kötü çevre inşaatına uyum sağlamak için çok büyüktür.
6. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma çalışmasının yoğunluğunu azaltır.
Başvuru:
1.Urban metro, yüksek binalar, havaalanı, Jeotermal delik, temel demirleme.
2.Jet enjeksiyon ve susuzlaştırma.
3. Patlama deliği, anti-yüzer ankraj deliği.
4. Boru döşeme mühendisliği için de kullanılabilir
Çap (mm) | Φ150~Φ250 |
Derinlik(m) | 170-130 |
Çubuk çapı (mm) | Φ73,Φ89,Φ102,Φ114 |
Matkap açısı(°) | 0-100 |
Maksimum matkap kolu seviye yüksekliği (m) | 3.3 |
Paletli maksimum zemin yüksekliği (m) | 0.7 |
Döner kafa hızı (r/dak) | 10/20/30/35/40/60/65/70/85/130/170 |
Döner kafa Tork (Nm) | 7500 |
Strok (mm) | 3400 |
Direk sürgülü strok (mm) | 1500 |
Döner kafa kaldırma kuvveti (KN) | 70 |
Döner kafa kaldırma hızı (m/dak) | 0~5/7/23/30 |
Döner kafa besleme kuvveti (KN) | 36 |
Besleme hızı (m/dak) | 0~10/14/46/59 |
Güç (KW) | 55+18.5+3 |
Ağırlık (kg) | 6500 |
Genel (L×G×Hmm) | 5400×2100×2000 |
