Ürün ayrıntıları:
|
delme çapı: | Φ150 — Φ400mm | Delme Derinliği: | 300-400 milyon |
---|---|---|---|
Kaya sertliğine uyum sağlayın: | F = 6-20 | çalışma basıncı: | 1.2-4MPa |
Hava tüketimi: | 16-50m3 / dakika | Güç kafası maksimum kaldırma kuvveti: | 25t |
Yürüme hızı: | 1,5 / h | Tırmanma açısı: | 25 ° |
Vurgulamak: | 400m derin sondaj kulesi,300m derin sondaj kulesi,dth kamyona monte sondaj kulesi |

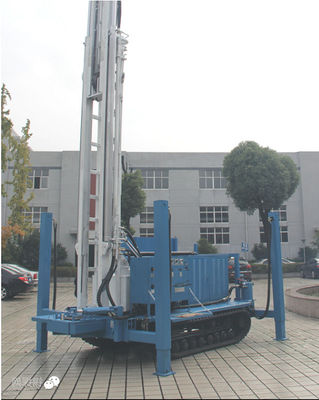

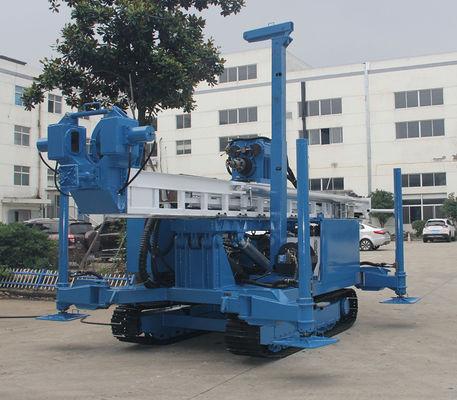

Φ150—Φ400mm 300~ 400m Derin Su Kuyusu Sondaj DTH Kuru Toprak, Kaya, Kum Alanı
YDL-300DT Hidrolik sondaj kulesi, derin su kuyusu deliği projesinin talebini karşılamayı ve yeni pazarı ele geçirmeyi amaçlayan yeni bir su kuyusu sondaj ürünüdür. Yeni, verimli, enerji tasarrufu sağlayan ve çok işlevli tam hidrolik sondaj kulesi.
Uygulamalar:
● Su Kuyusu Deliği ve jeotermal deliği.
● Mikro kazık, metro, binalar, havaalanı ve diğer
ankraj için derin temel çukuru.
● Tek, çift, üçlü Jet grouting
● Patlama deliği, anti-yüzer ankraj deliği.
Ana Özellikler:
● Güçlü delme yeteneği, Geniş uygulama, Hızlı delme hızı, Kolay kaza işleme.
● Döndürme hızı ayarlanabilir, bu da matkabı çeşitli delme teknikleri için kullanılabilir hale getirir.
● Direk üzerinde çekme kapasitesini 25T'ye çıkaran iki adet silindir bulunmaktadır.
● Sondaj kulesi, teleskopik direği benimser. Strok, 6m'lik matkap çubuğu kullanmak için uygun olan 7m'dir.
bir kere.
● Çıkış milinde teleskopik tasarımın patentli tasarımı, delme aletlerini etkin bir şekilde koruyacaktır.
● Matkap, anahtarı otomatik olarak sıkmak için bir hidrolik kelepçe ve koparma sistemi kurdu
sondaj boruları ve aletler.
● Döner platform sistemli paletli şase, kolay ve hızlı hareket ettirilmesini sağlar.Silgi
tarayıcı isteğe bağlıdır.
● Sondaj kulesi, kamyona vinç olmadan kolayca yüklenebilen 4 adet uzun kriko kullanır.
● Matkap 1.5 tonluk vinç taktı.
Çeşitli matkap teknikleri için kullanılabilir:
Kuru burgu ---------------------------------- kuru toprak
DTH çekici ------------------------ kaya alanı
Çamur Muhafaza Matkabı ------------------------- kum veya gevşek alan
DTH ODEX Matkap ------------------------ çakıl veya kırık kaya alanı
YDL-300DT Sondaj Rig Teknik Parametreleri
Delik çapı Φ150—Φ400mm
Delik derinliği 300-400 m
Kaya sertliği uygulayın f=6—20
Hava kompresörü basıncı 1.2—4MPa
Hava kompresörü akışı 16—50m3/dak
Döner hız 0~25r/dak
4,9,12,14,19,24,
25,28,38,48,50,63,
76,101, 127r/dak
0~39r/dk 6,14,18,22,30,37,39,44,
59,75,78,99,119,159, 200r/dak
Tork NM 13900Nm(17MPa) 10000Nm(17MPa)
Maksimum Çekme kapasitesi 25T
Yukarı çekme hızı 0-3m/dak 3,3.74,7.54,15.08,18.1,
21.84m/dak
Besleme kapasitesi 12.8T
Besleme hızı 0-5.9m/dk 5.9,7.34,14.78,29.57,
42.83m/dak
Besleme silindiri stroku 3500 mm
Maksimum döner kafa vuruşu 7000 mm
Direk sürgülü strok 1500mm
Direk çalışma açısı -5~90°
Yerden minimum yükseklik 360mm
Vinç çekme kapasitesi 1.5T
Vinç çekme hızı 20m/dak
Vinç kablolu çap ф10mm
Vinç kablo uzunluğu 50m
Platform döndürme yöntemi Manul (pim)
Paletli hareket hızı 1,5km/sa
25° tırmanma kabiliyeti
Elektrik Motoru 55+18.5KW
Dizel Tip 110kw,1500r/dak
Toplam(U×G×Y) mm 6800×2100×2750(nakliye)
Ağırlık 10000kg
