Ürün ayrıntıları:
|
Ürün adı: | CBM sondaj | Türü: | Rotary sondaj rig |
---|---|---|---|
Enerji türü: | Dizel | Uygulamalar: | Petrol ve gaz, geothermy, Müdürlüğü, çıkarma |
Motor Gücü: | 275KW | Puan tork: | 34000N · m |
Vurgulamak: | hidrolik sondaj kuleleri,Rotary sondaj makinaları |

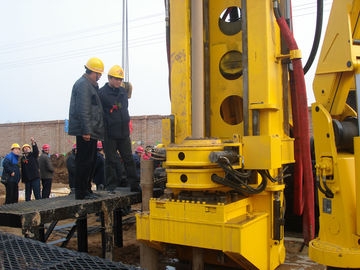

Teçhizat MD-750 yüksek tork 34000N·m ile Delme hidrolik yatay CBM
Ⅰ.Drill kapasitesi
1. Φ89 mm Matkap çubuk |
Matkap Derinlik: 3200 m |
2. Φ114 mm Matkap çubuk |
Matkap Derinlik: 2200 m |
3. Φ127 mm Matkap çubuk |
Matkap Derinlik: 1600 m |
Ⅱ. ana makina gücü
Ana makine Weicai dizel motor ile donatılmış.
Motor gücü: 275KW döner hızlı: 2200r/dak
Ana makine çift güç yapısındaki iki dizel motor ile kabul edilir.
Toplam güç: 550KW
Max akış hızı: 560L/dak yakın tipi hidrolik sistemi için.
Max akış hızı: 630L/dak açık tip hidrolik sistemi için.
Ⅲ. matkap kafası
Düşük hızlı yüksek tork hidrolik pompa evlat edinmek içinde 2'merdanesiyle ayarlanabilir hız.
Tork 34000N·m döner hızlı 85r/min anma, kademesiz ayarlanabilir hız
Tork 17000N·m döner hızlı 170r/min anma, kademesiz ayarlanabilir hız
Teçhizat dört setleri Poclain hidrolik motorlar Franch içinde yapılmış olan bir sayaç tork 42000N·m prangaya benimser.
İlk matkap kafası ile sürüş üst kabul azaltma dişli; İçi boş Milli bahar Sönüm yapısı ile kayan yapısı benimseyen Φ75 mm çapındadır var.
Matkap kafası swing açısını 0-45 ° ise yatay hareketli Kontur 0,75 m.
Kablolu yön kontrol sistemi iğ yönünü değiştirmeye yamaç maden sondaj için monte edilmiştir.
Ⅳ. itme ve çekme DRILL RIG kuvvet
Kaldırma kapasitesi: 75 ton Max makinedir. kaldırma kapasitesi yüksek kaldırma hızı 35m/dk,
hız kademesiz ayarlanabilir.
Kuvvet beslenme: 16 ton Max makinesidir. besleme gücü en yüksek besleme hızı 110m/dk
hız kademesiz ayarlanabilir.
İki petrol silindir birlikte agresif ve Max ile çekmek için kabul edilir. besleme ve kontur 11.8 m çekerek.
Pranga Ⅴ.
Petrol silindir açık tipli popo yapısı sıkma Max tork 100000 N·m ve Max tork üzerinde 50000 N·m dalga dalga elde etmek için kabul edilir.
Ankraj blok Ⅵ.
Büyük açılış dia Φ650 mm'dir.
Ⅶ. hidrolik vinç
Ana Vinç:
Kaldırma kapasitesi max: 3 ton (çıplak davul)
Çelik tel çapı: 10mm
İp kapasitesi: 120m
Kaldırma kapasitesi maksimum 60 m/dak, kademesiz bayana.
Yardımcı Vinç:
Kaldırma kapasitesi max: 1,5 ton. (Çıplak davul)
Çelik tel çapı: 8mm
İp kapasitesi: 1500m
Kaldırma hızı tek tel 0-280m/dk, kademesiz ayarlanabilir ve Asansör için kullanılan
ve aygıtları algılama monte edin.
Ⅷ. diğer
1. çamur pompası
Hidrolik kademesiz ayarlanabilir akış hızı ile tahrik.
Max akış oranı 0-600L/dak ve maksimum basıncı 10 MPa olduğunu.
2. köpük pompası akış hızı: 0-1L/dak
3. Debi yağlama pompası: 0-15L/h
4. Şasi:
Gezgin-tipi şasi, iki hız 3 km/h max hızda seyahat kabul etmiştir.
5. dizel tankı gemide: 700 M
6. hidrolik yağ tankı: 800 M
7.dimensions(L*W*H): 12500 mm * 3200 mm * 3400 mm
8. genel olarak ağırlık: 38 ton
