Kutu Tipi Paletli Koni Penetrasyon Test Cihazı Dört Silindirli Dizel Motor Su Soğutma

Kutu tipi paletli cpt ekipmanları tam hidrolik mühendislik paletli şasi

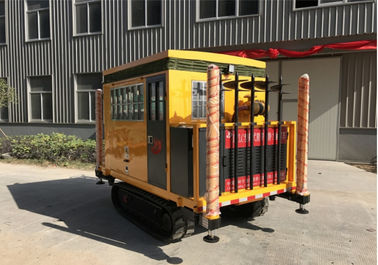

DYLC-20-X Kutu Tipi Paletli CPT Ekipmanları İçin Teknik Özellikler

Açıklama:

DYLC-20-X Paletli CPT, ekipmanın istikrarlı ve güvenilir performansını ve zamanında satış sonrası hizmeti sağlamak için motor ve hidrolik valf parçalarının ve diğer bileşenlerin yurtiçi ve yurtdışındaki ünlü işletmelerden olduğu tam hidrolik mühendislik paletli şasi kalitesine sahiptir . Split tip kombine çok yollu ters valf kullanan gelişmiş hidrolik teknolojisi, kompakt yapı, küçük boyut, uygun kurulum ve bakım, düşük basınç kaybı, taşma valfının iyi aşırı yüklenme özellikleri gibi iyi niteliklere sahiptir. Güçlü pasiflik, plajlar, nehir plajları, kum, kar, buzlu yollar, çeltik tarlaları ve çamurlu gibi zorlu ortamlarda koni girme işlemlerini gerçekleştirebilir.

Bu cpt ekipmanı birden fazla makinede kullanılabilir. Koni penetrasyon testi için sadece ideal ekipman değildir. CPTU, PMT, DMT, VST, WVT gibi yerinde toprak testi için aksesuarlar genişletilebilir.

Maksimum özellik: Her hava koşuluna uygun konstrüksiyon, döner tam hidrolik kendinden tahrikli ankraj.

Endüstrinin koni penetrasyon kutusunun orijinali (patent no .: 201420649149.8), kutunun üstü hidrolik olarak kaldırılır ve kutunun dört tarafı açılabilir ve kapatılabilir, yağmur ve kar önleme, soğuk ve güneş koruması, hırsızlık önleme , LED aydınlatma. Döner tam hidrolik ankraj cihazı (patent no: 20122008 81488.1) kil gibi sertleştirilmiş yol yüzeyinde taşımak için çekirdek boru ve matkap ucu (201220081492.8) ile yapılandırır. Kendinden yüklemeli cihaz (patent numarası: 201220382939.5) verimli ve dayanıklı, basit yapısı, rahat ve hızlı.

Ana teknik özellikleri:

Şasi: Tam hidrolik mühendislik paletli şasi

Şasi tahrik: Orijinal ithal hidrolik hareket motoru (uluslararası ortak kullanım).

Şasi özellikleri: Mühendislik kauçuk Şasi.

Motor: Dört silindirli dizel motor su soğutma

Dizel tank kapasitesi (L): 49

Anma gücü - hız: 37KW-2300r / dak

Hidrolik silindir cihazı: Anma penetrasyon kuvveti 100 ~ 200KN, Anma çıkarma kuvveti 130 ~ 230KN, 550mm veya hızlı yükselme ve doğrudan muhafaza için 1150 mm strok

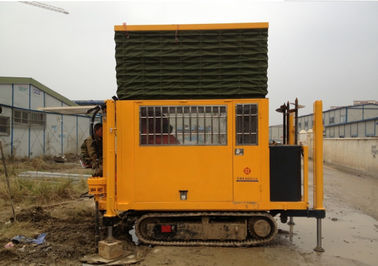

Kutu şekli: kutunun üstü hidrolik olarak kaldırılmıştır ve dört tarafı da açılıp kapatılabilir.

Prob tüpü formu: Mekanik prob tutucusu veya ped eklentisi

Ankraj: Çift kuvvet cpt ekipmanı ankraj cihazı

Kamyon taşıma ve yatay biçim: 4 hidrolik ayak, 1500mm strok kontrol yolu isteğe bağlıdır.

Nakliye profili boyutu: 3900 × 1900 × 2600 (L × G × Y) mm

Ağırlık: 6T

Hidrolik yağı soğutma formu: Hava soğutmalı

Hidrolik depo kapasitesi (L): 170

Hız: 1 ~ 4 (km / s)

Yürüyüş eğimi: ≤30 °

Çalışma ortamı sıcaklığı: –25 C ° -45C °

Zemin çapa formu: Tek veya çok yapraklı çapa

Çapa çapı (mm): 300 ~ 400

Eşleştirme probu: 10 cm ² veya 15 cm ² Tek ve çift köprü koni probu, elektrikli kanatlı prob, gözenek suyu basınç başlığı (tüm Avrupalı ​​ve Amerikalı imalatçılar eşleşebilir).

Ölçüm cihazı: Konik penetrasyon verileri otomatik toplama cihazı (tüm Avrupalı ​​ve Amerikalı uluslararası üreticiler eşleşebilir).

Prob özellikleri (mm): yüksek mukavemetli derzsiz sonda be32 ~ Φ42 (isteğe bağlı).
