Ürün ayrıntıları:
|
Ürün adı: | Yatay Yönlü Sondaj Makinaları | Enerji türü: | hidrolik |
---|---|---|---|
Modeli: | FDP-40 / FDP-40Z | Maks. itme kapasitesi: | 400KN (89920 lbf) |
Uygulama: | yeraltı Boru döşeme | Malzeme: | Yüksek katı çelik |
Vurgulamak: | hdd yatay yönlü sondaj,Yatay yönlü sondaj makinesi |

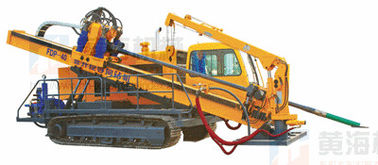

FDP-40 / FDP-40Z modelleri tam hidrolik yatay yönlü sondaj kuleleri vardır (Kazısız)
Yüksek tork, güçlü çıktı,
makul yapısı,
gelişmiş kontrol modu
4,5 m -uzun matkap çubuk yüksek performansı garanti etmek.
FDP-40 / FDP-40Z modelleri kendinden tahrikli ve kauçuk paletli ile entegre olan tam hidrolik yatay yönlü sondaj kuleleri (Kazısız) vardır. İki düşük hızlı motorlar iki hızlı sürüş yapmak için güç kafasını sürücü. Kuleleri teknoloji gelişmiş ve yapısında basit olan. Motorun zincir besleme sistemi performansı istikrarlı ve güvenilir hale getirir. Direk delme açısı ihtiyacını karşılamak için 8- 20 ° aralığında ayarlanabilir. Düşük ağırlık merkezi ve yardımcı vinç ile donatılmış olan, onlar operasyonda kararlı ve görünüş olarak çekici. FDP-40Z otomatik matkap çubuk işleme cihazı ile yüklü donanım.
özellikler ve faydalar
FDP-40 HDD teçhizat ağırlıklı özellikle yeraltı boru döşeme ve 400KN çekme capactity ile sivil inşaat için kullanılır.
Ana Makine | |
Motor Gücü | YC6M240 175 KW (235 bg) (2200 dev / dak) |
Maks. itme kapasitesi | 400KN (89920 lbf) |
Maks. çekme kapasitesi | 400KN (89920 lbf) |
Nominal Tork | 15000 N · E (11055 lbf · ft) |
Içi boş Mil RPM | Alt 0-40r / dakika |
Yüksek 0-80r / dakika | |
besleme İnme | 5000 mm (197 inç) |
Kılavuzu Hole Çapı | 170 mm (6.7 inç) |
sondaj Açısı | 8 ° ila 20 ° |
Hidrolik sistemin basıncı | 20Mpa (2901 psi) |
sürüş hızı | / H2 bölgesinin (6560feet / h) |
yapısal Stil | çelik paletli vinç ve çamur pompası ile entegre |
Boyut (L x G x Y) | 7800 × 2300 × 2350 mm (307 × 90.6 × 92.5 inç) |
ağırlık | 16000 kg (35.280 lb) |
Vinç | 2T / m (1345 lb / ft), Max Düz kol 4.5m (14.8 feet) |
çamur Pompası | |
şartname | BWF-400 |
Maks. Deşarj | 400 L / dk (106 ABD Galon / dk) |
tepe Basıncı | 10 MPa (1450 psi) |
Çamur Süreci Sistemi (Opsiyonel Bölüm) | |
Motorun veri | 20.9PS benzinli motor |
pompa parametresi | 100 m 3 / saat (3529 fit 3 / h) |
Çamur işleme kapasitesi | 16 m3 / h (565 fit 3 / h) |
çamur Tank | 5M 3 (176feet 3) |
ağırlık | 500kg (1103 lb) |
Delme aletleri ve yardımcı sistem | |
Rod Şartname | 89 × 4500 mm (3.5 x 177 inç) |
Kılavuz Bit | 170 mm (6.7 inç) |
sıkacak | 400 500 600, 720, 830; 900mm (15.7; 19.7, 23.6, 28.3, 32.7, 35.4 inç) |
Distribütör | 60T (132.300 lb) |
takipçi | Opsiyonel Bölüm |
