Ürün ayrıntıları:
|
Türü: | Çapa Delme Rig Jet Groutingg | Modeli: | 150D |
---|---|---|---|
Delik çapı: | 150 ~ 250 mm | Delik derinliği: | 170 ° 130m |
Çubuk çapı: | 73/89/102/114 MM | Delik açısı: | 0 ~ 90 ° |
Ağırlık: | 6000kg | Boyutu: | 5400X2100x 2000mm |
Vurgulamak: | karot delme makineleri,elmas karot delme |

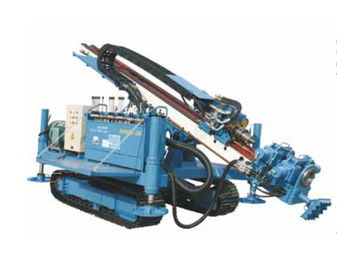

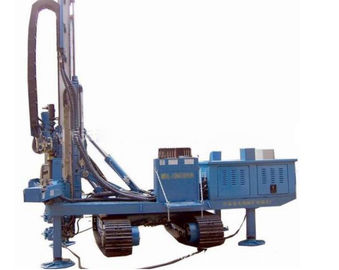

Mulit fonksiyonlu Çekirdek Matkap Rig 73/89/102/114 MM Çubuk Dia Hidrolik Çapa Delme Rig Maksimum Delme Derinliği 200 metre
Ankraj Delme Ekipmanı, esas olarak ankraj, jet grounting ve susuzlaştırma için yüksek verimli bir sondaj kulesidir, bu seri sondaj kulesi, metro, yüksek bina inşaatı, havaalanı ve diğer derin temel çukurunun gereksinimlerine göre hidrolik olarak çalışan bir matkaptır.
Ana Özellikler:
1. Aşağıdaki işlem yapımı için uygundur.
1.1 ankraj delme, delme ve delme borusu delme için uygundur.
1.2 girdap spreyi, tek ağırlık, çift, üçlü girdap, sprey ve sprey için farklı modüller ile tek ağırlık, çift, üçlü girdap spreyi vb. İçin uygun olabilir.
2, tork ve dönme hızı makul düzenleme devam etmek için gerçek ihtiyaca göre olabilir, önceden program 3.4 metre, 3 metre sondaj borusu, muhafaza bileşik sondaj olabilir, farklı tork ayarlayıcıya göre farklı oluşum konfigürasyonuna göre uyarlanabilirliği artırabilir teçhizatın
3. sondaj kulesi kayması ve son derece uygun konumlandırma yapar sondaj platformu kaydırma ve son derece uygun kılan paletli şasi, yüksek dönen platform, büyük çaplı bacak yağ silindiri, 0.9 metre slayt çerçeve ve delik destek cihazı ile donatılmış ve sondaj istikrarlı ve güvenilir.
4. Yükleme ve boşaltma sondaj borusu ve kasa emek yoğunluğu düşük verimlilik ve yüksek verimlilik yapmak için kelepçe kelepçe ile donatılmıştır.
5. inşaat sürecini karşılayabilir ilgili sondaj araçları, Geliştirilmiş:
5.1 üç kanatlı bit delme, bulamaç cürufu, toprak tabakasında ve kum tabakasında yüksek hızlı delme için uygundur.
5.2 hava matkap çekiç delme, hava tahliye cürufu. Kaya tabakaları ve kırılmış tabakaların yapımı için uygundur.
5.3 delik dibi hidrolik kırıcı delme, çamur deşarjı. Ezme tabakası ve kum yumurtası tabakası gibi ağır su içeriğinin yapımı için uygundur.
5.4 gövde delme.
5.5 sondaj borusu ve gövde bileşik delme.
Uygulama kapsamı:
Temel çukur çökeltme mikro doldurma yığını, jeotermal delik (kuyu) yapısı, inceleme, statik temas (5T statik temas), dinamik temas, vb.
model | 135D | 150D | 200D |
Delik çapı (mm) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
Delik derinliği (m) | 100-140 | 130-170 | 180-220 |
Çubuk çapı (mm) | Φ73 veya Φ89 | Or73 veya Φ89 | Or73 veya Φ89 |
Matkap açısı (°) | 0-90 | 0-90 | 0-90 |
Döner hız (d / dak) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30 / / 40/60 35 / 65/70/85/130/170 | 40/45 / 80/85 / 90/170 |
Döner tork (Nm) | 6800 | 7500 | 10000 |
Strok (mm) | 3400 | 3400 | 3400 |
Besleme inme (mm) | 65 | 70 | 78 |
Kaldırma hızı (m / dak) | ~ 1.4, 0, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 ~ 1.4 ayarlanabilir / 16/18 |
Basınç (KN) | 33 | 36 | 40 |
Basınç hızı (m / dak) | ~ 2.8, 0, / 14/36/80 | ~ 10 0, / 14/46/59 | 0 ~ 2.8 ayarlanabilir / 32/35 |
Giriş gücü (KW) | 55 + 18,5 + 2,2 | 55 + 18.5 | 55 + 30 + 2.2 |
Ağırlık (kg) | 6000 | 6000 | 9200 |
Nakliye gösterimi (L × G × Y mm) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 x 2100 x 2250 |
