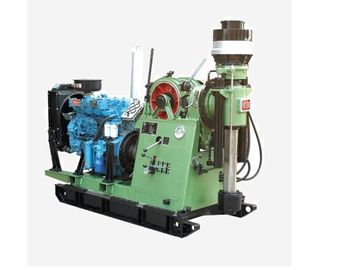

XY-2B Spindle türü temel sondaj dik Milli çekirdek matkap

İğ türü temel sondaj (XY-2)

IGeneral
XY-2 çekirdek jeolojik işleri geliştirme göre kullanıcıların ihtiyaçlarını karşılamak üzere tasarlanmış yukarı tarihli tatbikatıdır. Bu yeni bir türü iğ çekirdek DRILL RIG var.
Bu jeolojik araştırma sondaj mühendislik için uygulanan, tungalloy-carbid-uçlu ile sondaj kuyusu sondaj hidrojeoloji ve büyük delik temel mühendislik sondaj dahil olmak üzere çekirdek ve elmas esas olarak ısırdı.

Teçhizat'ın özellikleri aşağıdaki gibi:
1. ışık içinde ağırlık, kolay yer değiştirme.
2. çapraz geçişi vinç, bu-ecek evlat edinmek tel rasgele fay iç içe ve hızlı vinç dışında giyen girildi uzunlamasına üstesinden gelmiş.
3. kuşak iletim matkap düzensiz oluşumunda yumuşak olun ve bileşenleri ve diğer mekanik arıza hasarı azaltmak yüksek hız düzeyi için kabul edilir.
4. büyük mil delik.
5. geniş hız aralığı ve daha düşük hızda büyük torquemoment, mühendislik jeolojik yeraltı ve su keşifler için uygundur.
6. teçhizat tehcir ve sıkıca pozisyon için stabil.
7. Deutz F3L 912 dizel motor veya 22Kw elektrik motoru seçiminiz için.
II teknik özellikleri
1. Delgi kapasitesi
Türü Delme: Delme derinliği
Kazık temel sondaj: 100m (328 fit)
Sondajı hidrojeolojik: 150m (492 fit)
Çekirdek Delme: 600m (1968 fit)

2. rotator
Elektrik motorunun türüne: Dizel Electromotor
Pozitif hızı (r/dk): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
Negatif hızı (r/dk): 81; 258 81; 258
Max. Spindle tork: 2.1 KNm (1548 lbf ft) 2.1 KN m (1548 lbf ft)
Spindle ı. D: 93mm (3,66 inç) 93mm (3,66 inç)
3. vinç
Yük kaldırma kapasitesi (tek-ipi üçte)---31300; 12600; 8800 N (7034; 2831; 1978 lbf)
Kaldırma hızı çelik halat (üçüncü ip)---0.64; 1,05; 1.6; 2.3 m/s(2.1; 3.44; 5.25; 7.54 inch/s)
Çelik halat çapı---12.5 mm (0,49 inç)
Davul Dia---194 mm (7.64 inç)
Fren jant çapı---360 mm (14,17 inç)
Uzunluğu---150 mm (5,91 inç) davul
Fren bant genişliği---90 mm (3,54 inç)
Kapasite---80 m (262.4feet) davul
4. cihaz seyahat
Geri çekme silindir kontur---600 mm (23.62 inç)
DRILL RIG ve delik---420 mm (16.54 inç) arasındaki mesafe
5. basınçlandırma sistemi
Silindir ı. D.---70 mm (2,76 inç)
Silindir çubuk çapı---35 mm (1,38 inç)
Max. Basınç---45 KN(10116 lbf)
Max. Kaldırma kuvveti---60 KN(13488 lbf)
Silindir kontur---550 mm (21.65 inç)
6. yağ pompası
Türü: CBF-E416-AL
Deplasman---16 L/dk (4.22 ABD galon/dk)
Hızı (r/dak)---1500
Çalışma basınç---8 Mpa (1160 PSI)
Max. Basınç---20 Mpa (2901 PSI)
7. Matkap çubuk

BQ / NQ / HQ

8. elektrik motoru
Dizel motor Deutz F3L 912 28KW (37.5HP) 1500 devir/dakika
Electromotor Y180L-4 22KW (29.5HP) 1470 devir/dakika
9. boyutları (L x W x H)---2177 × 950 × 1863 mm (85,71 × 37.40 × 73.35 inç)
10. matkap (olmadan güç ünitesi)---ağırlığının yaklaşık 950kg
