Ürün ayrıntıları:
|
| Türü: | Delme çubuk | Malzeme: | 30CrMnSia XJY850 |
|---|---|---|---|
| Boyutu: | BWL NWL HWL PWL | Uzunluğu: | 3m 1.5m |
| Standart: | DCDMA | Ülke: | Çin |
| Vurgulamak: | matkap uzatma çubuğu,Yağ sertleştirme matkap çubuk |
||

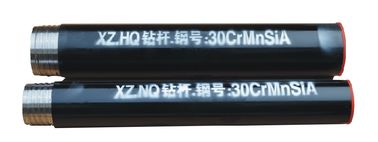

(Karargah) Matkap Ucu Φ88.9X77.8X5.5 Sondaj kulesi için Kablolu Matkap Ucu
Sinocoredrill WIRELINE sondaj çubukları, en kaliteli soğuk çekme dikişsiz çelik borulardan imal edilmektedir. 1: 1800 mm'den fazla olan en yüksek gerilme mukavemeti, yüksek hassasiyet ve doğruluk en zorlu sondaj koşullarında en iyi performansı sağlar .
Matkap çubuklarımız (HQ DRILL ROD) hepsi CNC makineleriyle üretilmektedir. Isıl işlem görmüş, yüksek kaliteli alaşımlı çelikten yapılmıştır. Ayrıca çeşitli gövde tüpleri boyutları üretebiliriz. NC & HC (Genel Müdürlük) sondaj boruları / matkap çubukları, denizaşırı pazardan en fazla övgü aldı.

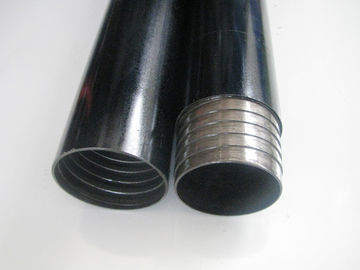

Konik (konik) dişler güvenli bir şekilde kilitlenir, birleştirilir ve birleştirilir açılmaz olur ve matkap sıvılarının sızıntısını ortadan kaldırarak mükemmel uyum sağlar.
Kutu uçlarındaki sert krom kaplama, diş bağlantısını korur ve aşınma direnci ve çubuk ömrünü artırır. Alternatif olarak, her iki uç da, istenirse, nitrür ile sertleştirilebilir.
Tüm WIRELINE matkap çubukları gömme birleşimlidir.
Derin delik delme için uygundur ve P, H, N ve B-WL ebatlarında mevcuttur.
| Dikey sondaj çubuğu ile ilgili spesifikasyonlar (mm) | |
| Mil OD / ID (mm) | 89 / 77.8 |
| Çubuk uzunluğu (m) | 1,5 veya 3 |
| Çubuk kalınlığı | 5.6 |
| Çubuk Ağırlığı (kg / m) | 11.51 |
| Diş uzunluğu (mm) | 44.45 |
| Diş açısı (diş / inç) | 3 |
| Kutu ipliği diş yüksekliği | 0.76 |
| Dişli diş yüksekliği | 0,88 |
| Diş açısı (°) | 29 ° |
| Çekme direnci (KN) | 510 |
| Delik derinliği (m) | 900 |
| Malzeme | 30 CrMnSiA |
| Isı tedavisi | Tam uzunlukta veya termal işlenmiş uçlar |
| Maksimum tork (kN.m) | 1356 |
| Maksimum gerilim kuvveti (KN) | 400.3 |
| Maksimum gerilme mukavemeti (MPA) | 960 |
| Maksimum çekirdek derinliği (m) | 1500-1800 |
Genel Müdürlük sondaj çubuğu Teknik Özellikler:
Temel parametreler | |||||||
Teori Delme derinliği | 1500m | ||||||
Dış çap | 88.9mm | ||||||
İç çap | 77.8mm | ||||||
uzunluk | 3 m / 10 ft; 1.5m / 5 ft | ||||||
3 metre uzunluğunda ağırlık H C sondaj borusu | 35 kg / adet (3m) | ||||||
Hammadde çelik sınıfı | XJY850 | ||||||
Standart | TR / T816-2008 | ||||||
tedavi | Tüm boru ısıl işlem | ||||||
Mekanik özellik | |||||||
XJY850 | |||||||
Çekme mukavemeti (MPa) | 1060 | ||||||
akma dayanımı (MPa) | 1000 | ||||||
Son mukavemet sonrası uzama% | 18 | ||||||
Yüzey sertliği (Brinell) | 270 ~ 295 | ||||||
Dış merkezlilik (Radyal boşluk) | Boru kalınlığının% 8'i | ||||||
Kimyasal bileşim % | |||||||
XJY850 | |||||||
C | 0.4 | S | 0.005 | ||||
Si | 0.21 | Ni | 0.004 | ||||
Mn | 0.67 | Cr | 1.05 | ||||
P | 0.009 | Cu | 0,05 | ||||
............ .. | Mo | ............ .. | ................ | ||||
| Çubuklar Şartname: | |||
| a. | Verim Dayanımı: 865Mpa | ||
| b. | Çekme Mukavemeti: 960Mpa | ||
| c. | Uzama:% 17.5 | ||
| d. | Boru Gövde Sertliği: 30/31 HRC | ||
| e. | Dişli Gövde Sertliği: Yukarıda 50HRC, Hem erkek hem de kadın Dişler Nikel Fosfor Kaplama | ||
| f. | 7000metre için tasarlanmış boru ömrü | ||
Kablolu Dikme Hattı Teknik Parametreleri: |
|
|
| ||||
Hayır Boyut | Matkap çubuğu OD mm | ID mm |
| Diş tipi | Isı tedavisi | Hammadde | Tasarlanan delik derinliği |
1 | S56 | 53 | 44 | Çin standardı |
|
| 1000m |
2 3 | S59 S75 | 55.5 71 | 46 61 | Çin standardı |
| 45MnMoB | 1000 m 1002 m |
4 | S95 | 89 | 79 | Çin standardı |
|
| 600m |
5 6 | S75AS95A |
| 61 79 |
| Isıl işlem Konu | 45MnMoB | 1500m 1300m |
7 8 9 | CBH CNH CNH (T) | Her iki taraf da geliştirildi | 44 61 61 | Fabrika standardı | Tüm boru ısıl işlem | 30CrMnSiA XJY850 | 2500m 2300m 3000m |
10 | CCH |
| 78 |
|
| 30CrMnSiA | 1800m |
11 | CSH | 127 | 114.3 |
|
| S135 | 3000m |
12 | BQ | 55.6 | 46 |
|
|
| 2000m |
13 | NQ | 70.5 | 60.5 | DCDMA | Isıl işlem | ZT850 | 2000m |
14 | HQ | 89 | 77.8 | standart | boru |
| 1500m |
15 | PQ | 114.3 | 103.2 |
|
| ZT520 | 800m |
Standart efektif uzunluklar 3.0 & 1.5 metredir. Diğer uzunluklar isteğe bağlı olarak üretilebilir.
Tüm çubukların sağ el ipleri var. Talep edilirse sol dişler üretilebilir.
SINOCOREDRILL , jeoteknik keşif, madencilik araştırması, petrol arama ve hidrolik güç istasyonu derz dolgu projesini (tel çekirdeği sondajı ve çift borulu sondaj sondajı) dünya mühendisliğine yönelik üstün elmas sondaj araçlarının tasarımı ve imalatı konusunda uzmanlaşmış. Biz kaliteli kalite ve hızlı hizmet verebiliriz.
1. Delme çubuğu: BQ, NQ, HQ, PQ, NW HW
2.köşe namlusu: BQ NQ NQ2 NQ3 HQ HQ3 PQ PQ3 ve kafa montaj ve montajı
3.BQ, NQ, HQ, PQ, T2, T6 vb Elmas çekirdek bit, reaming kabuk ve ayakkabı biti (syn ve yüzey kümesi, PDC)
4. Delici alet: kaldırma tapası, su döndürme, overshot, dış tüp ve iç tüp anahtarı, ayak kelepçesi, vb.
