Ürün ayrıntıları:
|
| Ağırlık: | 2100kgs | Güç: | Mevcut 75Kw (Elektrikli) / Dizel |
|---|---|---|---|
| Stil: | Yeraltı Sondaj kulesi | Boyut: | 2500 * 390 * 620 |
| Ana pompa nominal basıncı: | 31.5MPa | Frekans: | 50 Hz |
| Delgi kapasitesi: | HQ 400M / NQ 550m BQ 700m | Motor dönüş hızı: | 1480rpm |
| Vurgulamak: | yeraltı matkap kuleleri,madencilik sondaj kuleleri |
||

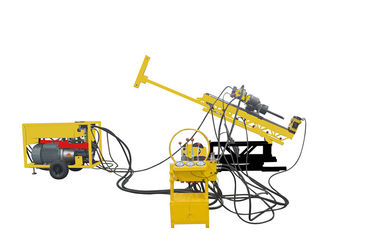

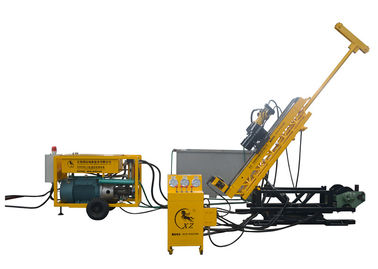

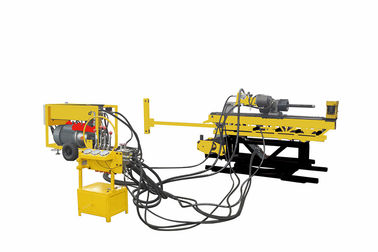

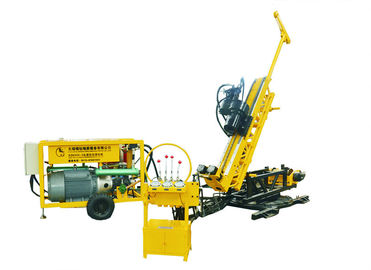

95-3 HQ 500m 75KW Motor Gücü Hidrolik Yeraltı Tüneli Sondaj Ekipmanları
Yeraltı Sondaj Aracı , maden araştırması amacıyla delik açma için uygundur; demiryolu mühendisliği, tünel açma ve su koruma projelerinde de kullanılabilirler. Mükemmel ve güvenilir performansıyla kesinlikle çok fayda sağlayacaksınız.
Yeraltı sondaj kulesi , güç ünitesi, makine gövdesi, kontrol paneli, dönme ünitesi, çubuk tutucu ve çamur pompasından oluşur.
1. Yağ pompası motoru döndürmeye yönlendirir, hidrolik silindir taretsiz çalışır.
2. Dönüş, besleme, pompalama ve kelepçeleme için makine sistemi, sıvı tahrikine dayanır; Sondaj çalışmalarınızı diğer rakiplerden daha sorunsuz yapın;
3. Hızlı delme hızı, iş tünelinde her açıdan delik açabilir, en uygun şekilde kullanılabilir;
4. V-kılavuzu ile ürünler ana eksenlerde en yüksek konsantrikliği sağlar;
5. Bakım, onarım, sökme, kurulum ve hareket kolaylığı.
Tüm hidrolik delme makinesinin teknik şartnamesi (çift pompa yapısı)
| İş mili dönüş hızı | 0-1300 r / dak | Hidrolik sistem çalışma basıncı | 20 Mpa |
| Mil torku | 1300 Nm | Maksimum çalışma basıncı | 25 Mpa |
| Eksenel itme kuvveti | > 62 KN | Sondaj açısı | 0-360 ° |
| Eksenel Çekme Kuvveti | > 83 KN | Sondaj açısı | 0-360 ° |
| Döndürme kafası besleme çerçevesi | 1600mm | Sondaj açısı | 0-180 ° |
| Motor gücü | 75KW | Motor dönüş hızı | 1480 dev / dak |
| Voltaj | 380V | Sıklık | 50 Hz |
| Ana pompa nominal basıncı | 31,5 Mpa | Yardımcı pompa nominal basınç | 31,5 Mpa |
| Boyutlar (uzunluk * genişlik * yükseklik) mm | Ana gövde: 2500 * 390 * 620 Güç ünitesi: 1710 * 1100 * 1270 Kontrol paneli: 550 * 450 * 1150 | ||
| Ağırlık | 2100KG (ana gövde: 550kg, güç ünitesi: 800kg, kontrol paneli: 132kg | ||
Sondaj derinliği, sondaj çapı ve sondaj çubuk malzemesi arasındaki ilişki
| Delik çapı (mm) | Sondaj çubuk çapı (mm) | Sondaj çubukları malzemeleri | Sondaj derinliği (m) | ||
| aşağıya doğru | Yatay | Yukarı | |||
| 95 (HQ) | 89 | çelik | 400 | 300 | 200 |
| 75 (NQ) | 71 | çelik | 550 | 400 | 300 |
| 59 (BQ) | 55.5 | çelik | 700 | 550 | 400 |
