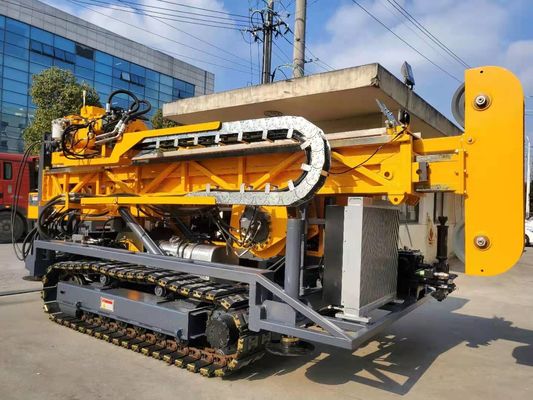

Hızlı Hızlı Tam Hidrolik 154kw Core Drill Rig Cummins Dizel Motoru Keşif Değirmesi Rig

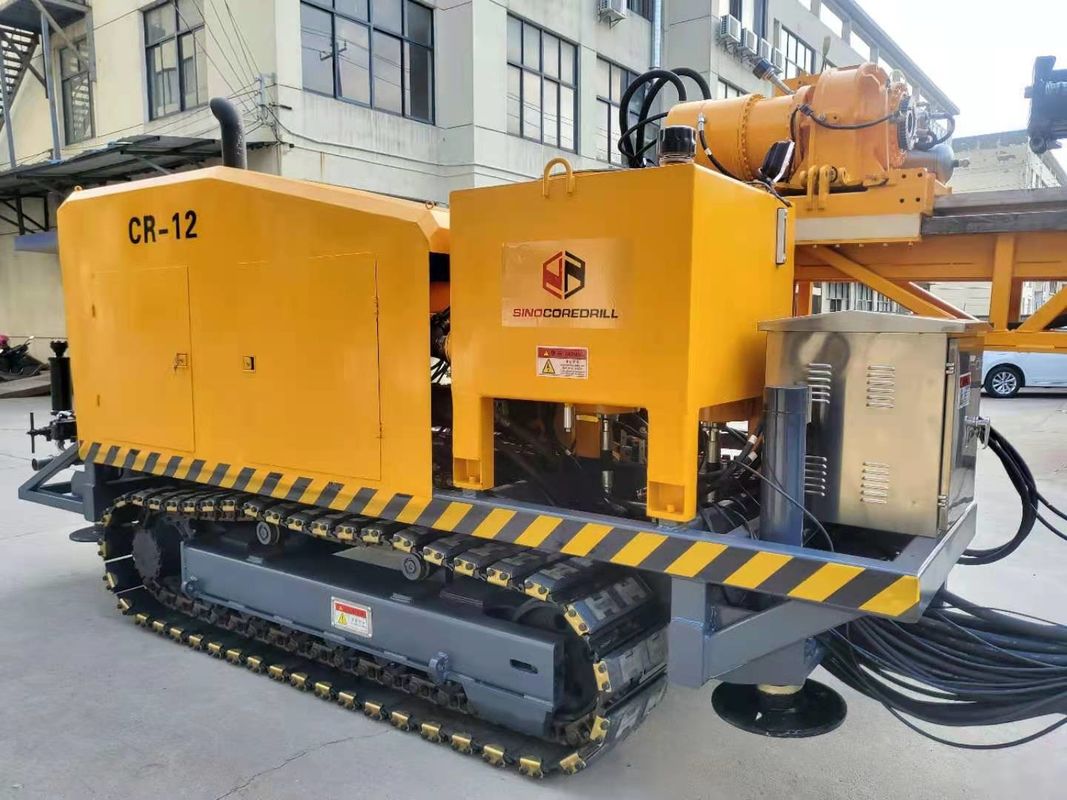

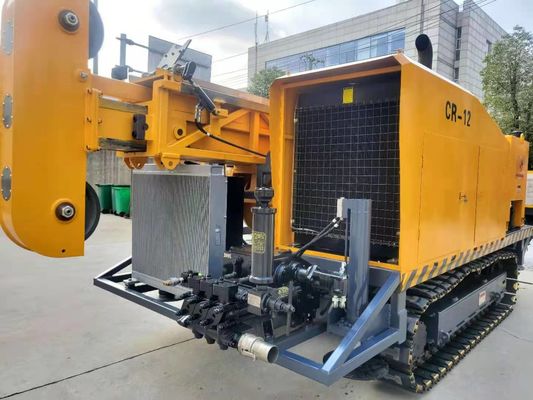

CR-12 FULL HYDRAULIC KÖRE DEĞİŞ MACHINE EXPLORATION DEĞİŞ RIG 154KW
CR-12 full hydraulic core drilling machine is a new type of full hydraulic core drilling machine designed and manufactured by Sinocoredrill Group which based on the independent research and development of the advanced technology of the same type drilling machine at home and abroad.
Aygıt makul bir düzen, kompakt yapı, üstün performans, basit işletim ve uygun bakım ile ideal çekirdek sondaj ekipmanıdır.
1Makine özellikleri:
Makine tam hidrolik tahrik kabul eder ve çelik ray üzerinde yürür. güç başı değişken pompa ve değişken motor tarafından çalıştırılır ve makine dört adımsız hız düzenleme vardır,Gelişmiş ve basit yapısı olanSilindir doğrudan sisteme verilir, hareket istikrarlıdır ve güvenilirdir; direğin açılış açısını 0° ~ 90° aralığında ayarlayabilir.Tüm makinenin ağırlık merkezi düşük ve istikrarı iyidirOperatörlere iyi bir görme alanı ve geniş ve rahat bir çalışma ortamı sağlar; genel şekil güzeldir ve insanlara odaklı tasarım kavramını yansıtır.
1) Güvenilir performans
Ana aksesuarlar uluslararası olarak satın alınıyor: dizel motor, hidrolik pompa, ana valf, motor,seyahat azaltıcı ve anahtar hidrolik aksesuarları hepsi evde ve yurtdışında iyi bilinen markalardan seçilir.
2) Yüksek verimlilik
Büyük tork, yüksek güç konfigürasyonu, makul yapısal tasarım, gelişmiş çalışma modu ve 6 metre uzunluğundaki matkap borusu matkapın verimli yapısını sağlar.
3) Çevre koruması
Dizel motor emisyonu, ulusal üçüncü elektronik enjeksiyonlu dizel motor, düşük kirlilik emisyonu, profesyonel gürültü azaltma tasarımı,Böylece sondaj RIGS şehir inşaatı için uygun olabilir.
4) Enerji tasarrufu
Sistem, enerji tüketimini ve sistem ısısını asgari seviyeye indirmek için gelişmiş yük duyarlı kontrol teknolojisini kullanıyor.
2Uygulama alanı
CR-12 sondaj makinesi esas olarak geoloji, metalürji, kömür, nükleer endüstri, hidroloji ve diğer endüstriler için uygun olan eğimli ve düz delik sondajı için kullanılır.Temel olarak elmas ve sert alaşım sondajı için bir çekirdek sondaj ekipmanıdır..
Düzgün kullanım ve makul bakım makinenin en iyi performansını tam olarak oynayabilir, iş verimliliğini artırabilir ve makinenin kullanım ömrünü uzatabilir.Bu kılavuzun gereksinimlerine sıkı bir şekilde göre çalışan ve bakım yapan kullanıcıların çoğunun olmasını umuyoruz..
| Dizel motor |
Model |
CumminsQSB5.9-C210-30(AB IIIA aşaması) |
| Yer değiştirme |
5.9L |
| Güç |
154 kW (205 HP) |
| RPM değerleri (Fabrika ayarları) |
2000 rpm |
| Sondaj Kapasitesi |
BQ |
1350 m |
| NQ |
1050 m |
| Merkezi |
720 m |
| PQ |
470 m |
| Matkap başı |
Dönüş motoru |
İki vitesli hidrolik motor
Üretici: Alman Rexroth
|
| RPM |
Üç vardiya/Adım az Değişim 0-1250 RPM |
| Oranlar |
Birinci 8.276:1
İkinci 4.164:1
Üçüncü:1
|
| Baş Açıcı |
Hidrolik tahrik ile yan yana kaydırma yolu |
| Hidrolik Chuck ((PQ)) |
Hidrolik olarak açılan, Disk Bahçesi Sıkıştırma, Normalde C Kapalı Tipi
228000 N'lik Aksyal Tutma Kapasitesi
|
| Maks. Döner |
4750 N·m |
| Diametreyi tut |
121 mm |
| Spindle'in kaldırma kapasitesi |
220 kN |
| Maks. Besleme gücü |
110 kN |
|
Birincil pompa
|
Hidrolik pompa:
Aksyal Piston değişken yer değiştirme rotatör, vinç çamur pompası ve düzeleme çubuğunun çalıştırılması için üçlü pompa.
Yük algılama sistemiyle.
|
Yapımcı: Danimarka Danfoss
1. pompa:260LPM 31.5MPa'da
2. pompa:130LPM 28MPa'da
3. pompa:28MPa'da 130 LPM
|
| Hidrolik Tank |
Kapasite |
420 L (111 ABD Gallon) |
| Ana kaldırıcı kapasitesi |
Yükseltme hızı (tek tel) |
0-80m/min (çıplak davul) |
| Yükseltme gücü (tek tel) |
80Kn ((8T) ---100Kn (10T) ına güncellenir |
| Çelik tel çapı |
22 mm0.86 inç |
| Çelik telin uzunluğu |
45 m |
| Kablolu kaldırma kapasitesi |
Yükseltme gücü (tek tel) |
15 kN ((3372 lbf) (çıplak davul) |
| Çelik tel çapı |
6 mm(0.24 inç) |
| Çelik telin uzunluğu |
1600 m |
| Mast |
Mast yüksekliği |
9.5 m |
| Mast Düzenleme açısı |
0° ≈ 90° |
| Borma açısı |
Yataydan aşağıya doğru 45o'dan 90o'ya kadar.
|
| Beslenme felci |
3650 mm |
| Kayma Atışı |
1500 mm |
| Besleme Çek |
18000kg |
| Besleme itişi |
7500 kg |
| Çubuk Çek |
3mYa da 6 metre (9,84 fit veya 19,68 fit) |
| Çamur pompası |
Türü |
Karşılıklı Pompa Üçlü Plunger |
| Model |
BW250 |
| Felç |
110 mm (4,3 inç) |
| Çıktı hacmi |
250,180,122 L/dakikada |
| Serbestleme basıncı |
5.0, 6.0, 8.0 Mpa |
| Ayak Klemesi |
Sıkıştırma Kapsamı |
55.5-118 mm
F165mm delikten
|
| Diğerleri |
Ağırlık |
10200 Kg |
| Taşıma Boyutları (L × W × H) |
5980 × 2240 × 2480 mm |
| Taşıma yolu |
Çelik sürünen |
