Ürün ayrıntıları:
|
| Güç - Dizel: | 88KW / 2300RPM | Güç - Elektrik: | 75KW/1450 DEVİR/DAKİKA |
|---|---|---|---|
| Ana pompa max debi: | 160 l / m | Ana pompa max basıncı: | 300 Bar |
| Besleme: | uzunluk 1800mm, hidrolik silindir. | Besleme çerçeve uzunluğu: | 2900 (mm) |
| Çubuk sahibi: | En büyük çubuk boyutu 89mm | Çubuk sahibi geçişli (jaws) olmadan: | 102mm |
| Rotasyon ünitesi: | B-H | ||
| Vurgulamak: | madencilik sondaj kulesi,Hidrolik Sondaj kulesi |
||
NQ dirlling derinlik 760m Güç 75kw Max çubuk boyutu 89mm Yeraltı Çekirdek Matkap Rig

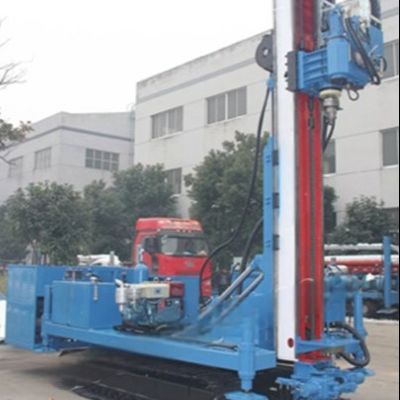

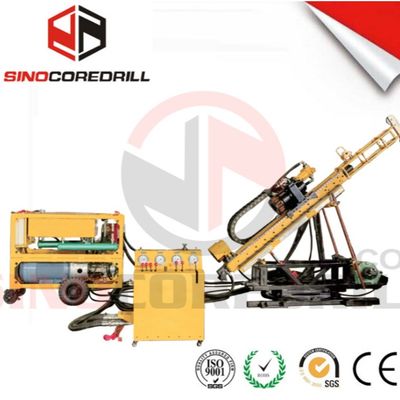

Genel Tanıtım
UX1000 yeraltı çekirdek sondaj kulesi sondaj performansını optimize eşit çekme ve itme kapasitesi ile donatılmıştır. UX1000 karot platformun, eşsiz, çok yönlü ve kolay kullanımlı pozisyoner mümkün herhangi bir yöne sondaj yapar. Ekipman geniş bir seçim delme işlemlerinde esneklik UX1000 teçhizat için kullanılabilir.
Ana Özellikler
UX1000 yeraltı çekirdek sondaj kulesi galerilerinde yeraltı karotlu delme ve sondaj harç delikleri için ideal hale getiriyor, gelişmiş çok yönlü ve kompakt bir tasarıma sahiptir. Teçhizat, güç ünitesi, yıkama pompaları ve kontrol panelinin modüler sistemi de yüzey işlemlerinde popüler kulesi yapar.
UX1000 teçhizat özellikleri ile tasarım kullanıcı dostu olması güvenli bir iş ortamı sağlamaktır.
Yeraltı çekirdek matkap teçhizat UX1000 / U6 (DH) şartname | |||
1 | Delik derinliği | BQ | 1000 m'ye |
NQ | 760 m | ||
HQ | 520 m | ||
2 | Güç ünitesi | Değerlendirme | 88KW / 2300RPM (DİZEL) |
75KW / 1450RPM (ELEKTRİK) | |||
Ana pompa max debi | 160 l / m | ||
Ana pompa max basıncı | 300 bar | ||
Servis pompa max debi | 50 l / m (DİZEL), 40.5 l / m (ELEKTRİK) | ||
Servis pompa max basıncı | 300 Bar | ||
Ağırlık | 980Kg | ||
boyutlar | 2000x810x1030 mm (DİZEL) | ||
1845x790x1250 mm (ELEKTRİK) | |||
3 | yem çerçeve | yem uzunluğu | 1800 mm |
Yem çerçeve uzunluğu | 2900mm | ||
Genişletilmiş direk uzunluğu | 2000mm | ||
yem kuvveti | 89 kN | ||
çekme kuvveti | 89 kN | ||
besleme hızı | 0.9 m / sn | ||
4 | çubuk tutucu | Maksimum çubuk boyutu | 89 mm |
(Çenelerin olmadan) Çap | 102 mm | ||
(Kapaksız) Çap | 170 mm | ||
Eksenel tutma gücü | 45 kN | ||
Eksenel tutma gücü TC uçlar | 90 kN | ||
5 | rotasyon ünitesi | 110cc motor 160cc motor | |
Maksimum döndürme (rpm) | 1400 1200 | ||
Maksimum tork (Nm) | 1275 1850 | ||
Mil iç çapı (mm) | 101 101 | ||
Chuck eksenel tutma gücü (kN) | 150 150 | ||
6 | Wireline kaldırma | Kapasite | 1000m, (4,75 mm / tel) |
min çekin | 3600 N (tam davul)) | ||
çekme max | 9700 N (boş davul)) | ||
Hat hızı min | 1,8 m / s (boş davul)) | ||
Hat hızı max | 4.8 m / s (tam davul) | ||
7 | Boyutlar ve ağırlık | Taşıma Ölçüleri (L * W * H) | 3800 × 1100 × 2100mm |
Çalışma boyutları (L * W * H) | 4488 × 1100 × 4478mm | ||
Toplam ağırlık | 2100Kg | ||
