Ürün ayrıntıları:
|
Türü: | Yeraltı çekirdek sondaj kulesi | Modeli: | XZKD95-3 |
---|---|---|---|
Motor: | 75KW Motor | Uygulama: | Maden arama, tünel açma, |
Motor dönüş hızı: | 1480rpm | Ağırlık: | 2100kgs |
Dimession: | 2500 * 390 * 620mm ana gövde | Ana Pompa nominal basınç: | 31.5MPa |
Frekans: | 50Hz | ||
Vurgulamak: | yeraltı sondaj kulesi,madencilik sondaj kulesi |
NQ 500m ile 75kw Motor Gücü Hidrolik Yeraltı Çekirdeği Sondaj Ekipmanı
All-Hydraulic sondaj makinesi maden keşfetmek amacıyla delik delme için uygundur; demiryolu mühendisliği, tünel açma ve su koruma projelerinde de kullanılabilirler. Mükemmel ve güvenilir performansıyla kesinlikle çok fayda sağlayacaksınız.

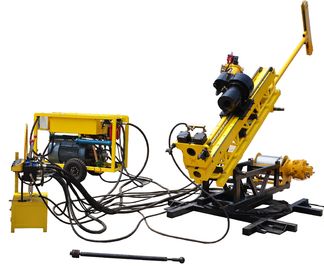

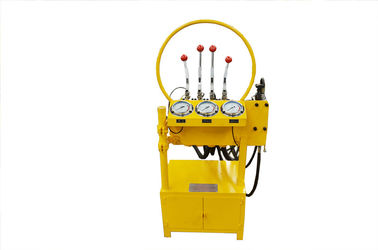

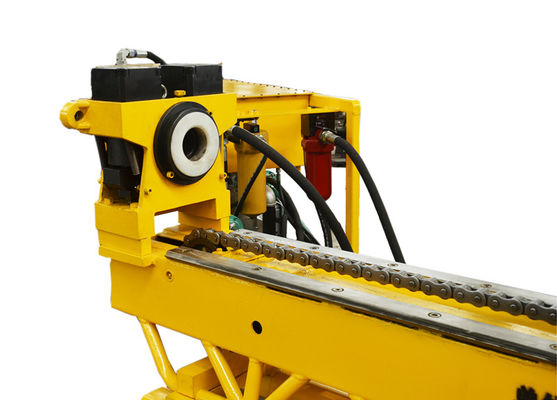

XZKD95-3 yeraltı sondaj kulesi, güç ünitesi, makine gövdesi, kontrol paneli, dönüş ünitesi, çubuk tutucu ve çamur pompasından oluşur.
1. Yağ pompası motoru döndürmeye yönlendirir, hidrolik silindir taretsiz çalışır.
2. Dönüş, besleme, pompalama ve kelepçeleme için makine sistemi, sıvı tahrikine dayanır; Sondaj çalışmalarınızı diğer rakiplerden daha sorunsuz yapın;

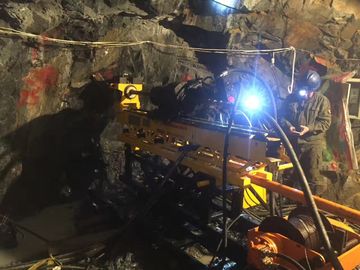

3. Hızlı delme hızı, iş tünelinde her açıdan delik açabilir, en uygun şekilde kullanılabilir;
4. V-kılavuzu ile ürünler ana eksenlerde en yüksek konsantrikliği sağlar;
5. Bakım, onarım, sökme, kurulum ve hareket kolaylığı.
Teknik özellik
İş mili dönüş hızı | 0-1300 r / dak | Hidrolik sistem çalışma basıncı | 20 Mpa |
Mil torku | 1300 Nm | Maksimum çalışma basıncı | 25 Mpa |
Eksenel itme kuvveti | > 62 KN | Sondaj açısı | 0-360 ° |
Eksenel Çekme Kuvveti | > 83 KN | Sondaj açısı | 0-360 ° |
Döndürme kafası besleme çerçevesi | 1600mm | Sondaj açısı | 0-180 ° |
Motor gücü | 75KW | Motor dönüş hızı | 1480 dev / dak |
Voltaj | 380V | Sıklık | 50 Hz |
Ana pompa nominal basıncı | 31,5 Mpa | Yardımcı pompa nominal basınç | 31,5 Mpa |
Boyutlar (uzunluk * genişlik * yükseklik) mm | Makina Gövdesi: 2500 * 390 * 620 Güç ünitesi: 1710 * 1100 * 1270 Kontrol paneli: 550 * 450 * 1150 | ||
Ağırlık | 2100KG (ana gövde: 550kg, güç ünitesi: 800kg, kontrol paneli: 132kg |
Sondaj derinliği, sondaj çapı ve sondaj çubuk malzemesi arasındaki ilişki
Delik çapı (mm) | Sondaj çubuk çapı (mm) | Sondaj çubukları malzemeleri | Sondaj derinliği (m) | ||
aşağıya doğru | Yatay | Yukarı | |||
95 (HQ) | 89 | çelik | 400 | 300 | 200 |
75 (NQ) | 71 | çelik | 550 | 400 | 300 |
59 (BQ) | 55.5 | çelik | 700 | 550 | 400 |
Biz 2008 yılından bu yana Jiangsu Ch ina yüksek kaliteli arama sondaj kulesi ve tel çekirdeği varil, elmas çekirdek bit, matkap çubuk profesyonel bir üreticiyiz .
-Yüzlü sondaj makinesi
-Su delik açma,
-Gaz ve yağ için sondaj ekipmanı.
-Giriş sondaj kulesi
-HDD, şehir içi yeraltı yapımı, telcom, su borusu, gaz ve petrol boruları teçhizatı,
Kablolu çekirdek sondaj ürünleri :
Emprenye Bit (T2-76 / 86/101, vb., BQ, HQ, NQ, PQ, vb.)
Yüzey Biti (T2-76 / 86/101, vb. BQ, HQ, NQ, PQ, vb.)
Reaming Shell (T2-76 / 86/101, vb. BQ, HQ, NQ, PQ, vb.)
Çekirdek Fıçılar ve yedek parçalar :
Matkap ucu, çekirdek kaldırıcılar, çekirdek lifter kasaları, durdurma halkaları, iniş halkaları, iniş omuzları, stabilizatörler, kilitleme kaplinleri, adaptör kaplinleri,
iç boru ve dış boru anahtarları, kafa montajı, Çekirdek Fıçılar ...
