Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj

Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj
Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj

Büyük resim :  Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: SINOCOREDRILL
Sertifika: CE
Model numarası: TDR -50
Ödeme & teslimat koşulları:
Min sipariş miktarı: N/A
Ambalaj bilgileri: Deniz Teslimat Paketi
Teslim süresi: Detaylı sırasına göre
Ödeme koşulları: T/T
Yetenek temini: Detaylı sırasına göre

Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj

Açıklama
Ürün adı: CBM Sondaj Ekipmanları tip: Döner Sondaj Ekipmanları
Güç Tipi: Dizel Uygulamalar: petrol ve gaz, jeotermi, keşif ve madencilik
model: TDR -50 sistem: Hidrolik
Vurgulamak:

hidrolik sondaj kuleleri

,

Rotary sondaj makinaları





Ters sirkülasyonlu döner delme CBM üniversal Sondaj Ekipmanı TDR -50



TheTDR -50 üniversal sondaj kulesiher bir kullanıcının aşağıdaki yöntemlerle 3,5 ″ ila 47 sondaj deliği çapları ve 1 200 m'ye kadar delme derinlikleri ile delmesine olanak tanır.

● Doğrudan sirkülasyonlu döner delme

● Ters sirkülasyonlu döner delme

● Darbeli karotlu delme (koç göbeği)

● Kablolu karotlu sondaj

● Aşağı Delik darbeli delme

● Serbest düşüşle delme

● Yön sapması sondajı

TDR servis teçhizatı sığ petrol ve gaz, kömür yatağı metan drenajı, jeotermi, maden patlaması ve geniş çaplı derin su kuyusu uygulamaları için kullanılabilir, ayrıca kömür ocağı gaz emisyonları ve kurtarma deliği için de kullanılabilir.

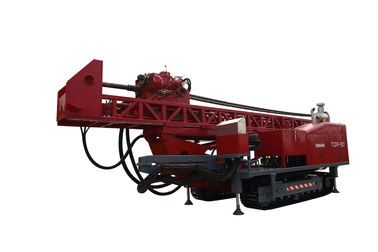

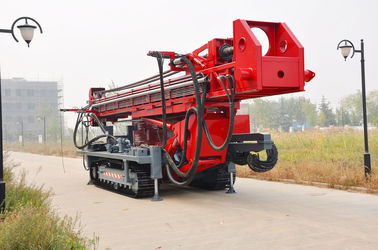

TDR-50 Tam Hidrolik Çok Fonksiyonlu Üstten Tahrikli Matkap Rig



Ayrıntılı Özellikler



1. Unite Engine

Dizel motor, 6 silindir, sıralı, 2 valf, turboşarjlı ara soğutmalı;Ayrı silindir kafaları, çerçeve bloğu;Yakıt sistemi için mekanik yüksek basınçlı enjeksiyon teknolojisinin kullanılması.

Dizel motorun krank mili, esnek kaplin (Almanya'da KTR tarafından yapılmıştır) aracılığıyla hidrolik pompa için güç sağlar.

Model WD10G330E211 Dizel motor

Güç 330 HP (243 Kw) @ 2200 RPM

Maks. Tork 1250 Nm @ 1500 RPM

Deplasman 9.726 L

Min Yakıt Tüketimi 210g / kw h



2. Hidrolik sistem

Dört hidrolik pompa, üç değişken deplasmanlı pistonlu pompa ve bir sabit deplasmanlı pompa

hidrolik pompalar, hepsi birlikte teçhizat için güç sağlar.Hidrolik sistem, oransal kontrol valfli ve tamamen devre filtre üniteli bir açık devredir.Filtre elemanı değiştirilebilir.

Hidroliğin ısı dağılımı, basınçlı hava soğutmasından kaynaklanır.Değişken deplasmanlı pistonlu pompa ve oransal kontrol vanası dönen ve besleme sistemi yüke duyarlı tasarlanmıştır,

Bu, pompanın akışını gerektiği gibi kontrol eder.Tüm hidrolik branşlar taşma valfi ile korunmaktadır.



3. Payandalar ve Direk Eğimi

Payanda, ağır kare çelik boru ile yapılır, hem ön hem de arka silindirler matkap montajına bağlanır.Hem yükleme hem de seyir konumunda kilitleme cihazları vardır.Her bir destek ayağı kendi başına konumlandırabilir.

Direk silindiri, yukarı ve aşağı gittiğinde şoku azaltabilen ve daha kararlı hale getiren bir tampon uca sahiptir.Kontrol valfi hızı gerektiği gibi değiştirebilir.



4. Kontrol Paneli

Ark salınımlı panel sol tarafta bulunur ve taşıma sırasında direğin altında geri çekilebilir.

Kontrol paneli tüm aparatları ve delici pozisyonunu içerir. Gösterge paneli şunlardan oluşur: su-termometre, takometre, yağ manometresi, dönen sistemin basınç göstergesi, basınç

besleme sistemi göstergesi, sondaj sisteminin basınç göstergesi, sondaj basıncı, Basınç

yardımcı pompa vb.



5. Teleskopik Direk

Teleskopik direk, matkap kafası için çok daha fazla hareket mesafesi ve yüksekliği sağlar ve

nakliyede ana makinenin boyunu kısaltır.Kayar silindir direğe yardımcı olur

3,65 m'ye kadar hareket mesafesi ile zemine sıkıca temas etmesini sağlar,

matkap montaj kuvvetini en aza indirir.

Tamamen Genişletilmiş: 62 fit (18,9 m)

Tamamen Geri Çekildi: 39,4 fit (12 m)



6. Besleme sistemi

Üst tahrik kafası hidrolik silindir ve zincir ile tahrik edilir.Yükselirken üst ucu

direk 1: 2 oranında uzatılabilir, kafa ünitesinin maksimum uzunluğu yaklaşık 46 fittir (14.02m)

Geri çekme kuvveti kapasitesi 110230 lbf (50 000Kg)

Aşağı çekme kuvveti kapasitesi 26455 lbf (12 000Kg)

Maks. Alan sayısıHız 80m / dak aşağı çekin

Direk kayma stroku 3.65m



7. Güvenlik sistemi

Hidrolik direk sistemi, bir şeyler ters gittiğinde emniyetli hidrolik valf ile donatılmıştır.

hidrolik sistemle ve döndürme ünitesi kontrolden çıkıyor, güvenlik hidroliği

valf, ana üniteyi kilitler, böylece delinmesini durdurur ve bir kazayı önler.



8. Yavaş Beslemeli Delme Valfi

Operatör, yavaş beslemeli matkapla basıncı doğru bir şekilde kontrol edebilir.



9. Top Drive Head

Tricone bit, DTH çekiç, PDC Dill bit ve karşılayan elmas bit için en iyi tahrik kafası takımları

Çalışma sırasında özel dönme hızı ve tork talebi.Düz dişli kullanan 4 vitesli şanzıman

sürücü, yağ banyosu yağlaması.Hidrolik Motor ve dişli kutusu çok yüksek hız sağlayabilir

ve ayarlanacak tork.

Döndürme biriminin açısı gerektiği gibi ayarlanabilir, 0º (dikey) - 90º arasında değişir.

Musluk çekirdek şaftının iç çapı: 76,2 mm







11. Güç Anahtarı

Maşa, SY / T5074 standardına ve API Spec 7K "Delme ve Kuyu Bakım Ekipmanı Spesifikasyonu" na göre tasarlanmış ve üretilmiştir.

Boyut Rang 3 1/2 'kaplin - 8' gövde

Maksimum Tork 100000 Nm

Dönüş Hızı 2,7 - 40 RPM

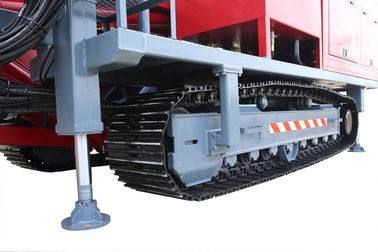

12. Montaj: Paletli, Ekskavatörün Alt Takımı

Maksimum hareket hızı 3 Km / saattir.



13. Jib Bom

Hidrolik tahrik ve kontrol, 180º döner destek.Yük kapasitesi 7 605 lbf (3 450 Kg).



14. Yüzer Alt

Yüzer alt, eklemin 3 ″ (76,2 mm) aralığında hareket etmesini mümkün kılar.



15. Vinç

Çubuklar, muhafaza borusu, matkap ucu ve matkap bileziği gibi delme aletlerini kaldırmak için kullanılan, direğin arkasında bulunan hidrolik motorla çalıştırılan vinç. Vincin çalışması diğer delme işlevlerinden bağımsızdır.

Vinç halat kapasitesi 50 m

Boş tekerlek çekme kuvveti 3450 kg

Boş tekerlek hızı 60 m / dak

çelik kablo 13 mm, 35 m



16. Hat Vinç

Teçhizat ayrıca, karotlu sondaj ve diğer sondaj alanları için kullanılan hat vinci ile donatılmıştır.

Maksimum kaldırma kapasitesi: 1,5 ton.(Çıplak Davul)

Çelik tel Çapı: 6mm

Halat kapasitesi: 1500m

Tek telli kaldırma hızı 0-280m / dk'dır, kademesiz ayarlanabilir ve kaldırma ve montaj algılama cihazları için kullanılır.



17. Köpük Pompası

Köpük pompası hidrolik, Yatay, tripleks, tek etkili pistonlu pistonlu pompa ile tahrik edilmektedir.

Maksimum yer değiştirme 75 L / dak

Maksimum basınç 6 Mpa



18. Takım Yağlayıcı

DTH çekiç için matkap aletini yağlayan alet yağlayıcı.

Yağlama yağı akışı: 0-12 L / saat

depolama: 8 L



19. Elektrik sistemi

Dizel motorla tahrik edilen jeneratör ve meyilli, birlikte 24V doğru akım sağlar.Tüm kablolar sızdırmazlık hattı ile korunmaktadır.Ayrıca, tüm devreler kısa devre ile donatılmıştır.

Jeneratör 24 V DC

Akü 2 akü, 12 V ile paralel bağlı

Far 4 halojen projektör



Üstten Tahrikli Rig Ters sirkülasyonlu CBM evrensel Sondaj Rig ile döner sondaj 0
