Ürün ayrıntıları:
|
| tip: | Dikey Sondaj DİŞLİ RACKS TİP | Motor: | Dizel motor |
|---|---|---|---|
| Delme Kapasitesi: | φ102 （4 ") / φ127 （5") / φ140 (5 1/2 ") | Şasi tipi: | Paletli veya kamyona monte |
| GÜÇ KAFASI VURUŞU: | 13M | direk: | 3.2m |
| Vurgulamak: | 3700m üstten tahrikli sondaj kulesi,3700m üstten tahrikli petrol kulesi,iso9001 üstten tahrikli sondaj kulesi |
||

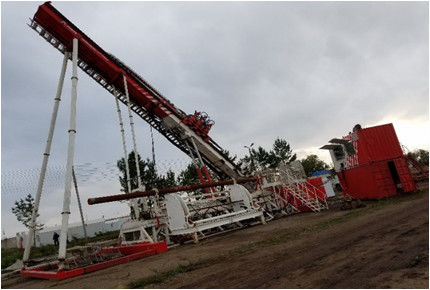

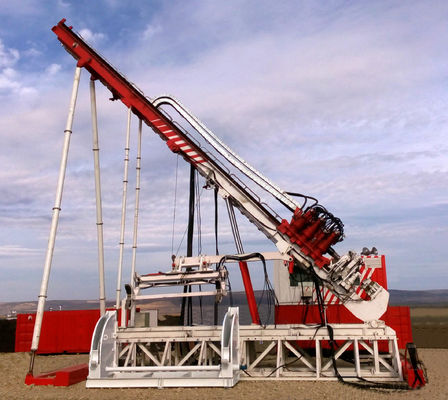

Petrol ve Gaz İçin 3700m Hidrolik Üst Tahrik Dikey Sondaj Dişli Rafları Tipi
Açıklama:
TYC serisi dikey sondaj kulesi, sondaj kulesi özelliklerine göre petrol ve kömür yataklı metan inşaat ve üretim sürecinde kazısız sondaj kulesi üretimi ve üretiminde uzun yıllara dayanan deneyime dayanarak şirketimiz tarafından yeni geliştirilen yeni bir tiptir. yurtiçinde ve yurtdışında petrol ve gaz alanlarında inşaat.
Özellik:
Teçhizat tasarımı makul, eksiksiz, üstün performansa sahiptir (komple ekipman seti: ana motor, kontrol odası, elektrik santrali, vb.).
Esas olarak düz eğimli kuyularda petrol kuyuları, kömür yatağı metan, şeyl gazı ve doğal gaz sondajı için kullanılır.Kompakt yapı, rahat ulaşım, yüksek derecede otomasyon ve düşük inşaat maliyeti avantajlarına sahiptir. Kazısız yeraltı boru hattı döşeme mühendisliği için de kullanılabilir.
Makine özellikleri:
1. Matkap, kamyon tipi, platform ve paletli tip olabilen tam hidrolik tahrik kullanır;
2, pinyon ve raf itme ve çekme besleme sistemi, istikrarlı ve güvenilir hareket;
3. Direk, delme açısını 12 ° -90 ° aralığında ayarlayabilir ve ön ve arka hareketli cihaz yeni ve benzersizdir.
4, Operatöre iyi bir görüş ve ferah ve konforlu çalışma ortamı sağlamak için soğuk ve sıcak klima ile donatılmış konteyner kabini;
5, rastgele yardımcı vinç, yükleme ve boşaltma sondaj borusu otomatik manipülatörü ile yapılandırılabilir.
6. Matkap, gelişmiş elektro-hidrolik kontrol teknolojisini benimser ve kapalı ve açık yük algılamanın birleşik kontrol teknolojisi, matkabın güç tüketimini ve sistem ısıtmasını minimuma indirir ve tüm makinenin verimliliği yüksektir.
Şartname:
| MODEL | TYC-150 | TYC-245 | TYC-320 | |
| SONDAJ KAPASİTESİ | φ102(4") | 2500m | 3200m | 3700m |
| φ127(5") | 2000m | 2500m | 2900m | |
| φ140(5 1/2") | 1500m | 2000m | 2400m | |
| MOTOR | GÜÇ | 338 KW | 440 KW(2 TAKIM) | 552 KW(2 TAKIM) |
| HIZ | 1900 dev/dak | 2100 dev/dak | 2100 dev/dak | |
| TİP | DİZEL MOTOR | DİZEL MOTOR | DİZEL MOTOR | |
| DÖNDÜRME | TORK/RPM | 48000Nm 52r/dak |
60000Nm 50r/dak |
80000Nm 45r/dak |
| 24000 Nm 104 dev/dak |
30000 Nm 100 dev/dak |
40000 Nm 90 dev/dak |
||
| ÇEKME VE İTME KAPASİTESİ | İTME KUVVETİ / HIZ | 1500 KN 11 m/dak |
2450 KN 9,6 m/dak |
3200 KN 10,5 m/dak |
| İTME KUVVETİ / HIZ | 100 KN 23 m/dak |
1600 KN 21 m/dak |
2000 KN 22 m/dak |
|
| İTME KUVVETİ / HIZ | 500 KN 35 m/dak |
750 KN 33 m/dak |
900 KN 35 m/dak |
|
| İtme hızı, teçhizatın direk güç kafasının ağırlığı ve sondaj borusunun burkulma kuvveti ile ilgilidir. | ||||
| ŞASE TİPİ | PALETLİ ŞASE | 2 Km/s | 2.2 Km/s | 1.8 Km/s |
| KAMYON ÜSTÜ ŞASE | 80 Km/s | 80 Km/s | 80 Km/s | |
| KELEPÇE SİSTEMİ | MAKYAJ TORK | 60 KNm | 60 KNm | 120 KNm |
| KÜPE TORK | 12 KNm | 12 KNm | 300 KNm | |
| YÜZER MESAFE | 500 mm | 500 mm | 500 mm | |
| ÇAP İLE | Φ255 | Φ300 | Φ360 | |
| GÜÇLÜ KAFA | FELÇ | 13 m | 13 m | 13 m |
| İLETİM TİPİ | DİŞLİ ÇARK | DİŞLİ ÇARK | DİŞLİ ÇARK | |
| SU DÖNER ÇAPI | Φ75 | Φ89 | Φ102 | |
| DİREK | SÜRME MESAFESİ | 3,2 milyon | 3,2 milyon | 3,2 milyon |
| AYAR AÇISI | 10-90° | 10-90° | 10-90° | |
| KABLOLU VİNÇ (OPSİYONEL ) | ÇEKME GÜCÜ | 1.5 Ton | 1.5 Ton | 1.5 Ton |
| HIZ | 200 m/dak | 240 m/dak | 280 m/dak | |
| İP KAPASİTESİ | 2000 milyon | 2500 milyon | 3000 milyon | |
| SONDAJ VİNÇ (İSTEĞE BAĞLI) |
AĞIRLIK KALDIRMAK | 6.3Tm | 6.3Tm | 6.3Tm |
| ÇALIŞMA ÇAPI | ||||
| OPERASYON ODASI | AĞIRLIK | 5500 Kg | ||
| BOYUT | 6058 mm×2600 mm×2600 mm | |||
| ANA MAKİNE | AĞIRLIK | 35 Ton | 40 Ton | 43 Ton |
| BOYUT | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
