Ürün ayrıntıları:
|
tip: | Tam Hidrolik Yüzeyli Karot Makinesi | model: | CR12 |
---|---|---|---|
Motor: | Cummins QSB6.7 (AB Aşama IIIA) | Delme Kapasitesi: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
Taşıma Boyutları: | 5980 x 2240 x 2480mm | ağırlık: | 8200 Kg |
Vurgulamak: | karot makinesi,karot makinesi |

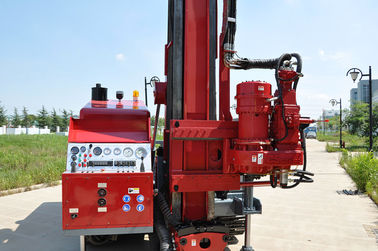

CR12 1200m Tam Hidrolik Yüzey Çekirdek Sondaj Rig Cummins Dizel Motor 153kW (205HP)
Sinocoredrill Group tarafından sunulan HYDX-5A'nın gelişmiş ekipmanlarını güncelleyin.
1.Slippage tipi güç kafası, çekirdeği ve barındırma ve kaldırma işini almak kolay, yana kaydırılabilir.

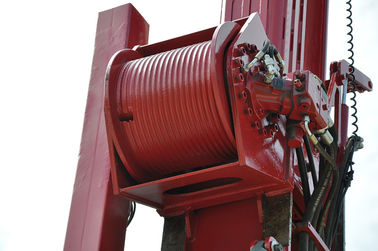

2. direk üzerinde ana vinç montaj çekirdek delme teçhizat titreşimini en aza indirir.
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. teleskopik direk sondaj güvenilirliğini sağlar. Sondaj direği alt ucu sondaj sırasında zemin yüzeyi çapa, ek stabilite sağlar. While transportation the mast can be moved to center of gravity of the rig for more safety. Nakliye sırasında direk daha fazla güvenlik için teçhizatın ağırlık merkezine taşınabilir.
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. ayna ve hidrolik açılış / yay kapanma fonksiyonu ile patentli çeneler arıza güvenli çalışma sağlamak. Spring clamp and disk chuck clutch drill rods securely. Yaylı kelepçe ve disk aynası kavrama matkap çubukları sağlam bir şekilde. Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease Hidrolik silindirden doğrudan tahrikli matkap kafası, delme işlemi sırasında stabiliteyi sağlarken, basınç artışı veya azalması ile delme sırasında basınç regülasyonu ile daha doğru ve güvenilirdir
5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. operatör paneli operatör için ek güvenlik sağlayan sabit olmayan kontrol Joystickleri ile donatılmıştır. Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. Sürtünme damperi ile delme ve döndürme kumanda kolu ve sabitleme kaldırma kolu kumanda kolu kolaylık ve güvenli çalışma sağlar. There is auto alarm function for low level of hydraulic oil. Düşük hidrolik yağı seviyesi için otomatik alarm fonksiyonu vardır.
6. ÇİFT YÜKSELTİCİ SİLİNDİRLER
Direği konumlandırırken daha fazla güvenlik için karşı dengeleme valfleri ile donatılmıştır.
7.SELF İÇEREN OPERATÖR PANOSU
Basit hidrolik sistemin kullanımı ve bakımı kolaydır ve kaldırma-kaldırma kolları ek operatör güvenliği sağlar.
8.TAKİ HİDROLİK TASARIM
PTO tahrikli yardımcı pompaya sahip çift bağlantılı hidrolik pompalar, kolay bakım sağlar.
9. SOLID TATLI KALIP TASARIMI
Sert tasarım, en zorlu koşullarda bile üstün performans ve güvenilirlik sağlar.
10.NITRO-AYNA
arızaya karşı güvenli çalışma sağlayan hidrolik açma / kapama kapatma fonksiyonlu patentli azot gazı yay çeneleri.
Dizel motor | model | Cummins QSB6.7 (AB Aşama IIIA) |
Yer değiştirme | 6.7L | |
Güç | 153kW (205HP) | |
Anma Devri (Fabrika ayarı) | 2000rpm | |
Delme Kapasitesi | BQ | Bugün |
NQ | 1050 metre | |
HQ | 720 metre | |
PQ | 470 m | |
Matkap Kafası | Dönme Motoru |
İki vitesli Hidrolik Motor Üretici: Almanya'nın Rexroth'u |
RPM | Üç Vites / Adım daha az Değişim 0-1250 RPM | |
Oranlar |
1 8.276: 1 2.164: 1 3. 1: 1 |
|
Baş Açıcı | hidrolik tahrikli yana kayar yol | |
Hidrolik Ayna (PQ) |
Hidrolik olarak açılmış, Disk Yaylı Bağlama, Normalde C Kapalı Tip 228000 N Eksenel Tutma Kapasitesi |
|
Max. Maks. Torque dönme momenti | 4750 N · m | |
Tutma Çapı | 121 mm | |
Max. Maks. Lifting capacity of Spindle Milin kaldırma kapasitesi | 220 kN | |
Max. Maks. Feeding Power Besleme Gücü | 110 kN | |
Birincil Pompa
|
Hidrolik pompa: Eksenel Pistonlu değişken deplasman Rotator, vinç çamur pompası ve dengeleme krikolarının sürülmesi için tripleks pompa. Yük algılama sistemi ile. |
Yapımcı: Danimarka Danfoss 1. Pompa: 31.5MPa'da 260LPM 2. Pompa: 28MPa'da 130LPM 3. Pompa: 28MPa'da 130 LPM |
Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
Ana Kaldırma Kapasitesi | Kaldırma Hızı (tek tel) | 0-80m / dak (çıplak tambur) |
Kaldırma kuvveti (tek tel) | 800kN | |
Çelik Tel Çapı | 22 mm (0,86 inç) | |
Çelik Tel Uzunluğu | 45 metre | |
Kablolu Vinç Kapasitesi | Kaldırma Kuvveti (tek tel) | 15 kN (3372 lbf) (çıplak tambur) |
Çelik Tel Çapı | 6 mm (0,24 inç) | |
Çelik Tel Uzunluğu | 1600 metre | |
direk | Direk Yüksekliği | 9,5 m |
Direk Ayar Açısı | 0 ° -90 ° | |
Delme Açısı |
45º kapalı yataydan 90º aşağıya
|
|
Besleme İnme | 3650 mm | |
Kayma İnme | 1500 mm | |
Yem Çekme | 18000kg | |
Yem İtme | 7500kg | |
Çubuk Çekme | 3m veya 6m (9.84 feet veya 19.68 feet) | |
Çamur Pompası | tip | Pistonlu Pompa Tripleks Piston |
model | BW250 | |
İnme | 110 mm (4,3 inç) | |
Çıktı hacmi | 250.180.122 L / dk | |
Deşarj basıncı | 5.0, 6.0, 8.0 Mpa | |
Ayak Kelepçesi | Sıkma Kapsamı |
55.5-118 mm delikten Ф165mm |
Diğerleri | Ağırlık | 8200 Kg |
Taşıma Boyutları (U × G × Y) | 5980 x 2240 x 2480mm | |
Ulaşım Yolu | Çelik Paletli |
