Ürün ayrıntıları:
|
Güç seviyesi: | 75KW/1450 DEVİR/DAKİKA | Ana pompa max debi: | 160 l / m |
---|---|---|---|
Ana pompa max basıncı: | 300 Bar | BQ Sondaj: | 1000m |
Rig toplam ağırlık: | 2100kg | Floş pompa: | FMC/AW 1122BCD |
Renk: | Sarı | ||
Vurgulamak: | yeraltı sondaj kulesi,Hidrolik Sondaj kulesi |
Atlas Copco Of Sondaj Derinliği 1000 Copy ile Profesyonel Tasarım Yeraltı Çekirdek Matkap Rig

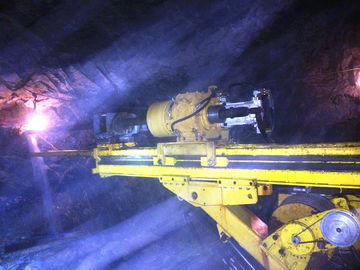

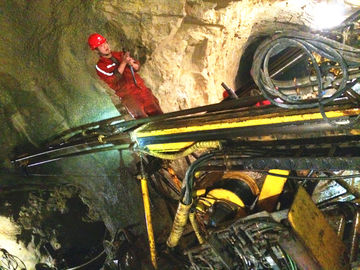

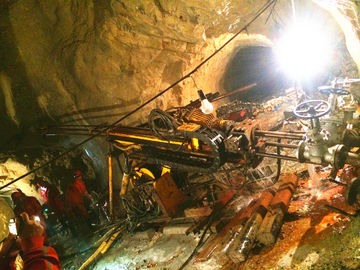

UX1000 yüzey ve yeraltı uygulamaları için sondaj yapabilen derin delikleri, sondaj orta karot sondaj teçhizat bir yeraltı türüdür.
Sağlam silindir odaklı besleme çerçevesi ve güç paketi (90kW için isteğe bağlı) 75KW ile donatılmış, bu matkap yüksek geri çekme kuvveti, hızlı delme penetrasyon ve hızlı çubuk işleme hızı sağlar. matkap makinede hidrolik güç için (dizel opsiyonel) bir elektrik motoru kullanır.
Güç ünitesi
Standart güç ünitesi, tipik yeraltı uygulamalar için uygun olan, elektrik. Dizel versiyonu güç paketi özel uygulama ihtiyacına göre de mevcuttur.
Güç derece ...................................... 75KW / 1450RPM
Ana pompa maksimum debi .......................... 160 l / m
Ana pompa maksimum basıncı .................. 300 Bar
Servis pompa maksimum debi ..................... 40.5 l / m
Servis pompa maksimum basınç .............. 300 Bar
Ağırlık ............................................... 980Kg
UxGxY ............................................... 1845x790x1380 mm
yem çerçeve
Besleme uzunluğu ........................ 1800mm, hidrolik silindir.
Besleme uzunluğu .......................... 1800 (mm)
Yem çerçeve uzunluğu ............... 2900 (mm)
Uzatma direk uzunluğu ... ...... 2000 (mm)
Besleme gücü ........................... 89 (KN)
kuvvet çekin ............................. 89 (KN)
Besleme hızı .......................... 0.9 (m / s)
çubuk tutucu
çubuk tutucu hidrolik açılır ve gaz basınç kapalıdır. hidrolik basınç kaybı durumunda çubuk tutucu anında kapatır. gaz basıncı elverişli olarak izlenebilir.
Maksimum çubuk boyutu ........................ 89mm
(Çenelerin olmadan) Sondaj .......... 102mm
(Kapaksız) Sondaj ... ... 170mm
Eksenel tutma gücü ............... 45kN
Eksenel tutma kuvveti (TC) ...... 90kn
rotasyon ünitesi
Motor .................... 107cc, Değişken kontrol
Maksimum döndürme (rpm) ........... 1400
Maksimum tork (Nm) ........... 1275
Mil iç çapı (mm) ........... 101
Chuck (eksenel tutma kuvveti (Kn) ........... 150
(WL tesviye cihazı ile) Wireline Vinç
Kapasite ...................................... 1000m, 4,75 mm
....................................... 3600 N (tam davul) min çekin
max 9700 N (boş davul) ...................................... çekin
Hat hızı min ............................ 1,8 m / s (boş davul)
Hat hızı max ........................... 4.8 m / s (tam davul)
Gömme Pompa (İsteğe bağlı)
............................................ FMC / AW 1122BCD Tip
Maksimum akış ............................. 140 l / m
Maksimum basınç ...................... 70 Bar
Matkap derinlik kapasitesi
BQ ................................................. . 960 m
NQ ................................................. 760 m
HQ ................................................. 520 m
Rig toplam ağırlık ........................... 2100Kg
Ölçümler ve Ağırlıklar
Çalışma (mm) Taşıma (mm)
Bir 3600 3800
B 2100 2100
C 2700 2700
D 1000 1000
avantaj
