Ürün ayrıntıları:
|
| Tip: | SONDAJ ÇUBUĞU | Malzeme: | 30CrMnSia XJY850 |
|---|---|---|---|
| boyut: | BWL NWL HWL PWL | Uzunluk: | 3m 1.5m |
| Standart: | DCDMA | ülke: | Çin |
| GTİP Kodu: | 730451 | ||
| Vurgulamak: | DCDMA Standart Kablolu Sondaj Çubukları,BWL Kablolu Sondaj Çubukları,HWL Çekirdekli Sondaj Çubuğu |
||

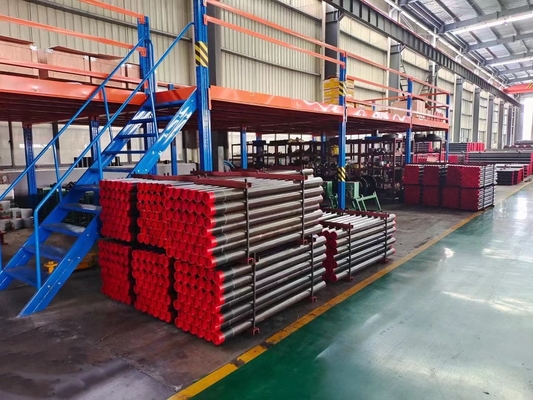

Üstün Sınıf Malzeme DCDMA Standart Kablolu Çekirdek Delme Çubukları BWL NWL HWL PWL
Sinocoredrill Kablolu Matkap Çubukları, yüksek mekanik özelliklere sahip yüksek kaliteli karbon dikişsiz çelik borulardan yapılmıştır.Tüm kablolu matkap çubukları tamamen ısıl işleme tabi tutulmuştur, diş bağlantısını korumak ve aşınma direncini ve delme çubuğunun ömrünü artırmak için iki uçta 50 ila 55 HRC sertliğe kadar sertleştirilmiştir.
Genel karakteristik:
iyi eşmerkezlilik
Yüksek hassasiyet
İyi aşınma direnci
Uzun delme ömrü
Boyutlar:AQ, BQ, NQ, HQ, PQ, NT, HT, PT, AW, BW, NW, AWJ, BWJ, NWJ
Uzunluk:1.0M, 1.5M, 2.0M, 3.0M vb.
Q serisi kablolu matkap çubuklarının özellikleri:
|
Boyut |
OD |
İD |
Ağırlık (kg/3m) |
azalan |
| AQ | 44,5 mm | 34,9 mm | 14.0 | Tüm uzunluk ısıl işlem görmüş, iki uçta sertleştirilmiş |
| BQ | 55,6 mm | 46,1 mm | 18.0 | |
| NQ | 69,9 mm | 60,3 mm | 23.5 | |
| genel merkez | 88,9 mm | 77,8 mm | 34.5 | |
| PQ | 114,3 mm | 101,6 mm |
52.2 |
Performans değerlendirmesi:
| İsim | Anma Geri Çekilme | Puanlanmıs tork | Dişli bağlantı sıkma torku ,Nm | Maksimum tork Nm | Maksimum delme derinliği m |
| En az en çok | |||||
| BWL | 130kN | 800Nm | 405 550 | 450 | 1500 |
| NWL | 250 kN | 2000 Nm | 600 750 | 600 | 1500 |
| HWL | 250 kN | 2000 Nm | 1010 1350 | 1080 | 1200 |
| şifre | 450kN | 4000Nm | 1010 3500 | 2950 | 900 |
Mekanik özellikler:
| İsim | Gerilme direnci: | Akma dayanımı : |
Uzama |
diş açısı | Sertlik |
| BWL | 990 Mpa | 870 Mpa | %17 | 29º | HRC28-32 |
| NWL | 983 Mpa | 895 Mpa | %19 | 29º | HRC28-32 |
| HWL | 960 Mpa | 855 Mpa | %18.5 | 29º | HRC28-32 |
| şifre | 1050 Mpa | 930 Mpa | %14.5 | 29º | HRC28-32 |
Kablolu karot delme kullanım adımları:
1.Matkap çubuklarını, uçlarını ve karotiyer vb. delme aletlerini elmas matkapla monte etmek için.
2.Silindirik bir katı kaya çekirdeği kesmek için matkap çubuklarının ucuna bağlı bir elmas matkap ucunu kullanmak.
3.Karot namlunun üst ucunda bulunan vinç kablosunu rot dizisinin içine indirerek geri çekerek maça numunelerini yüzeye çıkarmak.
4.Maça numunesini karotiyerden çıkarmak için, numune tepsilerine ve kataloğa sığdırmak için küçük parçalara ayırın.
