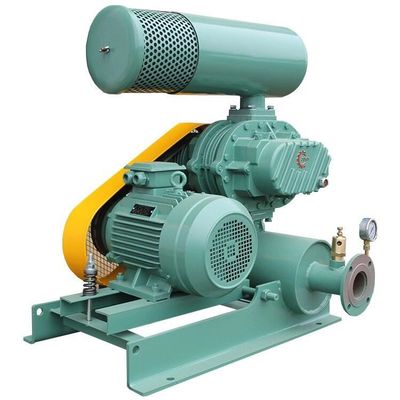

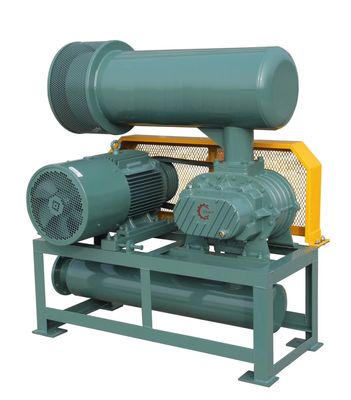

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı
Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı

Büyük resim :  Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JSMY
Sertifika: ISO9001
Model numarası: SL4005 / SL5003 / SL5006 /SL5009
Ödeme & teslimat koşulları:
Min sipariş miktarı: N / M
Fiyat: Negotiable
Ambalaj bilgileri: Standart Paketi Dışa Aktar
Teslim süresi: 1 hafta
Ödeme koşulları: L / C, T / T

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı

Açıklama
tip: Kökler Hava Üfleyici boyut: SL4005 / SL5003 / SL5006 /SL5009 ..vb
Soğutma yolu: Hava soğutmalı ve su soğutmalı Uygulama: Üfleyici veya Vakum
Kurulu Site: iç, dış, ortam sıcaklığı, tehlikeli bir yer olup olmadığı araba yolu: Kaplin, V-kayışı
Vurgulamak:

sl4005 kök tipi hava üfleyici

,

sl4005 hava kök üfleyici

,

su soğutmalı hava kök üfleyici



Düşük Gürültülü Kompakt Yapı Üç Loblu Çift Yağ Tankı Kökleri Hava Üfleyici





Ürün Açıklaması



1) Roots üfleyici, hacimsel bir fandır.

2) Hava akışı hız ile orantılıdır.Üç loblu çark her seferinde döner ve iki çark üç kez nefes alır ve egzoz yapar

İki loblu tip ile karşılaştırıldığında, gaz atımı daha azdır, yük değişiklikleri daha küçüktür, mekanik mukavemet daha güçlüdür, gürültü düşüktür ve titreşim küçüktür.

3) İki paralel şaft üzerinde 2 adet üç loblu çark bulunmaktadır.Hafif boşluk, çarklar ile eliptik tankın iç yüzeyi ve her bir çark arasındadır.

Çark ters yönde sabit bir hızla döner.Tank ve çarklar tarafından çevrelenen belirli bir miktar gaz emiş tarafından egzoz tarafına taşınır.

4) Her bir çark ve senkronizasyon dişlisi her zaman doğru faz konumunu korur, karşılıklı temas gerçekleşmez, bu nedenle dahili yağlama olmadan hızlandırılabilir, basit, istikrarlı çalışma ve performans, çeşitli amaçlara uyum sağlar ve geniş bir kullanım alanına sahiptir. alan aralığı.





Üç loblu çark çalışma prensibi

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 0



Ana yapı

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 1





Ana Özellikler:

  • Helisel senkron dişlilerle tahrik: Dengeli şanzıman, düşük gürültü
  • Dünyadaki gelişmiş çark eğrisini benimsemek: Hacim oranını artırmak, yüksek verimlilik
  • Tüm rulmanlar NSK veya SKF rulmanlarından ithal edilmektedir, iyi yükleme performansına ve uzun kullanım ömrüne sahiptir.
  • Yağ keçesi ABD'den ithal edilen CR keçesi kullanılır.
  • Soğutma yolu hava soğutmalı ve su soğutmalı
  • Çark, çark ve şaft entegre yapısını kullanır.Çark mili bölünmüş yapısının kusurlarını önler.
  • Kompakt yapı, aynı giriş ve çıkış çark yapısı, esnek kurulum
  • Çeşitli kurulum yolları vardır.Hava üfleyici, aynı taban kullanılarak yatay hava girişine ve dikey hava girişine monte edilebilir.
  • Ayrıca tahrik milinin, sağ veya sol mil tahrikinin, üst mil veya alt mil tahrikinin konumunu da değiştirebilir.
  • Çift yağ tankı yapısı, dişli ucunda ve tahrik ucunda sıçrama yağlaması kullanılır, bu da daha iyi ısı dağılımını geliştirir ve ayrıca yatak ve dişlinin daha iyi yağlama etkisini geliştirir



Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 2Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 3

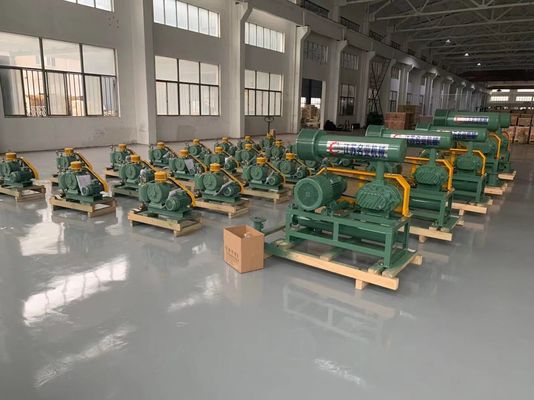

Roots hava üfleyici kurulumları referansı





Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 4

Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 5



Çark CNC işleme merkezi



Çark, QT500-7'nin çark ve şaft entegresidir.Çark ve milin ayrılmasından kaynaklanan eksiklikleri (deformasyon, termal genleşme, yanlış hizalama, aşınma vb.)





Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 6Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 7Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 8Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 9





Roots Blower Performans Test Merkezi



Firmamız Japon ve Amerikan firmalarının teknik rehberliğinde Çin'deki tanınmış test geliştirme ve araştırma kurumlarımız tarafından ortaklaşa geliştirilen mikrobilgisayar kök üfleyici test sistemini kullanmaktadır.

Bu test sistemi, gelişmiş CRAS sinyal toplama ve izleme sistemini tanıtır

Ulusal endüstri standardı <<JB/T8941.2-1999 genel amaçlı Roots hava üfleyici performans test yöntemi>> uyarınca, test doğruluğu, yüksek güvenilirlik ve kolay gözlem gereksinimlerini karşılayan çeşitli sinyal sensörleri ve görüntüleme cihazları ile donatılmıştır.

Hava akışı, rüzgar basıncı, gürültü, titreşim, hız, sıcaklık, akım, voltaj ve diğer sinyalleri bilgisayara toplar.Bilgisayar tarafından çevrimiçi izleme, analiz, kayıt depolama gerçekleştirebilir ve yerli muadilleri arasında lider seviyedir.





Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 10Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 11



Roots Blower Model Seçimi:

  1. Uygulama: Üfleyici veya Vakum
  2. Hava özellikleri: havanın adı, durumu, sıcaklığı, aşındırıcı ve patlayıcı olup olmadığı.

Karışık hava durumunda, lütfen bileşim oranını ve moleküler ağırlığı belirtin.

  1. Basınç: Kgf/Cm2 , mmH2o, mmHg, Pa
  2. Hava akışı: M3/min referans koşulu (N: 01, standart bir atmosfer basıncı, kuru hava durumu hava akışı)

Standart durum (S: 201, standart bir atmosfer basıncı, bağıl nem %65 durum hava akışı)

Emme durumu (Emme sıcaklık basıncı, sıcaklık değeri)

  1. Kurulan Site: iç mekan, dış mekan, ortam sıcaklığı, tehlikeli bir yer olup olmadığı
  2. Motor: model, çıkış gücü, kutup sayısı, diğer gereksinimler
  3. Sürüş yolu: Kaplin, V-kayışı
  4. Diğerleri: Çalışma süresi, aksesuar ve yedek parçalar, boyama rengi
  5. Belirtilen basınçta izin verilen hava akışının aralığı ±%5'tir.





Özellikler

model

Egzoz

Bağlantı Noktası Çapı

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
devir 1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa

m3/

dk

KW

m3/

dk

kW

m3/

dk

KW

m3/

dk

KW

m3/

dk

KW

m3/

dk

KW

m3/

dk

KW m3/dk KW





SL

4005



50

(2”)

1000 2.46 0.80 2.11 1.30 1.88 1.80 1.67 2.40 1.48 2.90 1.25 3.50
1200 3.11 0.90 2.78 1.60 2.53 2.20 2.32 2.90 2.13 3.50 1.91 4.20 1.76 4.70
1400 3.76 1.10 3.43 1.80 3.18 2.60 2.97 3.30 2.78 4.10 2.56 4.90 2.42 5.50
1600 4.41 1.20 4.08 2.10 3.83 2.90 3.62 3.80 3.43 4.70 3.22 5.60 3.07 6.30
1800 5.06 1.40 4.73 2.30 4.48 3.30 4.27 4.30 4.08 5.30 3.87 6.20 3.72 7.10
2000 5.71 1.50 5.38 2.60 5.13 3.70 4.92 4.80 4.73 5.90 4.52 6.90 4.38 7.90
2200 6.36 1.70 6.03 2.80 5.78 4.00 5.57 5.20 5.38 6.40 5.18 7.60 5.03 8.70



SL

5003



65

(2,5”)

800 2.37 1.00 2.02 1.60 1.75 2.10 1,63 2.60 1.43 3.20 1.23 4.02
1000 3.18 1.30 2.83 2.00 2.56 2.60 2.43 3.30 2.13 4.00 1,95 4.60 1.75 5.50
1200 3.98 1.50 3.63 2.40 3.36 3.20 3.13 4.00 2.93 4.80 2.75 5.60 2.59 6.40
1400 4.78 1.80 4.43 2.70 4.16 3.70 3.94 4.60 3.74 5.60 3.56 6.50 3.39 7.40 3.24 8.40
1600 5.59 2.10 5.24 3.00 5.17 4.20 4.94 5.30 4.68 6.40 4.56 7.40 4.29 8.50 4.14 9.60
1800 6.39 2.30 6.04 3.50 5.87 4.70 5.75 5.90 5.45 7.10 5.17 8.50 5.09 9.60 4.98 10.80
2000 7.20 2.60 6.85 3.90 6.66 5.30 6.54 6.60 6.35 7.90 6.06 9.60 5.80 10.60 5.65 12.00
2200 8.00 2.80 7.65 4.30 7.38 5.80 7.16 7.30 6.96 8.70 6.78 10.6 6.61 11.70 6.45 13.20

























































model

Egzoz

bağlantı noktası çapı

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW



SL

5006



100

(4”)

800 3.84 1.30 3.35 2.20 2.97 3.00 2.66 3.80 2.38 4.70 2.12 5.50
1000 5.34 1.70 4.98 2.70 4.78 3.80 4.66 4.80 4.53 5.90 4.38 6.90 3.97 7.90
1200 6.36 2.00 6.25 3.30 6.01 4.50 5.88 5.80 5.46 7.00 4.98 8.88 4.65 9.50
1400 7.88 2.30 7.78 3.80 7,56 5.30 7,46 6.70 7.23 8.20 6.90 9.70 6.56 11.10 6.34 12.60
1600 9.70 2.70 9.55 4.30 9.37 6.00 9.12 7.70 8.76 9.40 8.21 11.00 8.05 12.70 7.88 14.40
1800 11.13 3.00 11.00 4.90 10.67 6.80 10.23 8.70 9.88 10.50 9.50 12.40 9.18 14.30 8.89 16.20
2000 12.39 3.30 12.22 5.40 11.78 7.50 11.56 10.20 11.34 11.70 11.11 13.80 10.89 15.90 10.22 18.00
2200 13.64 3.70 13.15 6.00 12.78 8.30 12.46 10.60 12.18 12.90 11.93 15.20 11.69 17.50 11.48 19.80



SL

5009



100

(4”)

800 5.83 1.70 5.20 2.90 4.72 4.20 4.32 5.40 3.96 6.00 3.62 6.90
1000 7.98 2.10 7.67 3.70 7.32 5.20 7.04 6.70 6.80 8.30 6.45 9.30
1200 9.50 2.60 8.87 4.40 8.39 6.20 7.99 8.10 7.63 9.90 7.21 10.90
1400 11.33 3.00 10.71 5.10 10.23 7.30 9.82 9.40 9.47 11.60 9.12 12.60
1600 13.17 3.40 12.54 5.90 12.03 8.30 11.66 10.80 11.30 13.20 10.78 15.20
1800 15.00 3.90 14.38 6.60 13.90 9.40 13.49 12.10 13.14 14.90 12.14 16.90
2000 16.84 4.30 16.21 7.40 15.73 10.40 15.33 13.50 14.97 16.50 13.57 18.50
2200 18.67 4.70 18.05 8.10 17.57 11.50 17.16 14.80 16.81 18.20 16.11 20.20





model

Egzoz portu çapı

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW



SL

6005



80

(3”)

800 4.63 1.70 4.07 2.70 3.65 3.60 3.29 4.60 2.97 5.60 2.68 6.60 2.42 7.60
1000 6.13 2.10 5.57 3.30 5.14 4.60 4.78 5.80 4.46 7.10 4.17 8.30 3.91 9.50 3.66 10.80
1200 7.62 2.50 7.07 4.00 6.64 5.50 6.28 7.00 5.96 8.50 5.67 10.00 5.76 11.50 5.00 12.90
1400 9.12 2.90 8.56 4.60 8.13 6.40 7.77 8.10 7,45 9.90 7.17 11.60 6.90 13.40 6.65 15.10
1600 10.61 3.30 10.06 -- 9.63 7.30 9.27 9.30 8,95 11.30 8.66 13.30 8.40 15.30 8.15 17.30
1800 12.11 3.70 11.55 6.00 11.12 8.20 10.76 10.50 10.44 12.70 10.16 14.90 9.89 17.20 9.64 19.40
2000 13.60 4.10 13.05 6.60 12.62 9.10 12.26 11.60 11.94 14.10 11.65 16.60 11.39 19.10 11.14 21.60



SL

6008



125

(5”)

800 7,41 2.30 6.51 3.80 5.83 5.40 5.25 7.00 4.74 8.60 4.28 10.20 3.86 11.80
1000 10.45 2.80 9.88 4.80 9.46 6.80 9.12 8.80 8.53 10.80 8.21 12.80 7.88 14.80 7.12 16.70
1200 12.98 3.40 12.29 5.80 11.61 8.20 11.12 10.50 10.52 12.90 10.21 15.30 9.64 17.70 9.25 20.10
1400 15.58 3.90 15.12 6.70 14.77 9.50 14.42 12.30 13.91 15.10 13.45 17.90 13.01 20.70 12.64 23.40
1600 16.97 4.50 16.45 7.70 15.99 10.90 15.43 14.10 14.97 17.20 14.35 20.40 13.67 23.60 13.03 26.80
1800 19.67 5.10 19.46 8.70 18.99 12.20 18.50 15.80 18.10 19.40 17.78 23.00 17.40 26.60 17.03 30.10
2000 21.75 5.60 20.85 9.60 20.17 13.60 19.59 17.60 19.08 21.60 18.62 25.50 18.20 29.50 17.81 33.50



model

Egzoz

bağlantı noktası çapı

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW



SL

6015



150

(6”)

800 14.90 3.60 14.22 6.60 13.94 9.60 12.86 12.60 10.40 14.30 8.70 16.30
1000 19.38 4.60 18.71 8.30 17.43 12.00 16.34 15.80 15.20 19.93 14.20 22.93
1200 22.87 5.50 21.20 10.00 19.91 14.40 18.83 18.90 17.83 21.40 16.07 23.40
1400 27.36 6.40 25.68 11.60 24.40 16.80 23.31 22.10 22.02 25.00 20.12 28.00
1600 31.84 7.30 30.17 13.30 28.88 19.30 27.80 25.20 26.21 28.60 24.56 31.60
1800 36.33 8.20 34.65 14.90 33.37 21.70 32.28 28.40 30.40 32.20 27.49 36.20
2000 40.81 9.10 39.14 16.60 37.85 24.10 36.77 31.50 34.59 35.70 30.50 39.70



SL

7006



100

(4”)

700 6.93 2.10 6.26 3.60 5.75 5.00 5.32 6.40 4.94 7.80 4.59 9.30 4.27 10.70 4.24 10.90
800 8.15 2.50 7,48 4.10 6.97 5.70 6.54 7.30 6.16 9.00 5.81 10.60 5.50 12.20 5.20 13.80
1000 10.59 3.10 9.92 5.10 9.41 7.10 8.98 9.20 8.60 11.20 8.25 13.20 7.94 15.30 7.64 17.30
1200 13.03 3.70 12.36 6.10 11.85 8.60 11.42 11.00 11.04 13.40 10.69 15.90 10.38 18.30 10.08 20.80
1400 15.47 4.30 14.81 7.10 14.29 10.00 13.86 12.80 13.48 15.70 13.13 18.50 12.82 21.40 12.52 24.20
1600 17.91 4.90 17.25 8.20 16.73 11.40 16.30 14.70 15.92 17.90 15.58 21.20 15.26 24.40 14.96 27.70







model

Egzoz

bağlantı noktası çapı

AA



hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW



SL

7011



150

(6”)

700 12.99 3.30 11.87 5.90 11.77 8.60 11.45 11.20 10.98 13.80 10.09 16.40 9.56 19.00
800 16.23 3.80 15.11 6.80 14.78 9.80 14.54 12.80 13.90 15.70 13.33 18.70 12.80 21.70 12.11 24.70
1000 20.71 4.80 19.59 8.50 18.74 12.20 18.02 16.00 17.38 19.70 16.81 23.40 16.28 27.10 14.79 30.90
1200 24.88 5.70 24.11 10.00 23.25 14.50 22.52 19.00 21.88 23.40 21.31 27.90 20.78 32.40 19.28 36.90
1400 29.72 6.50 28.59 11.70 27.73 16.90 27.00 22.10 26.36 27.40 25.79 32.60 25.26 37.80 24.76 43.00
1600 33.20 7.40 32.07 13.40 31.21 19.30 30.48 25.30 29.84 31.30 29.27 37.20 28.74 43.20 28.24 49.20



SL

7018



200

(8”)

700 21.55 4.80 19.79 9.10 18.45 13.40 17.33 17.60 16.30 18.50 14.80 19.50
800 26.22 5.50 25.46 10.40 24.12 15.30 23.56 20.20 22.70 26.50 20.70 30.50
1000 32.54 6.90 30.79 13.00 29.45 19.10 28.32 25.20 27.60 30.34 25.60 35.34
1200 39.87 8.30 38.12 15.60 36.77 22.90 35.65 30.20 34.90 35.60 32.63 40.60
1400 47.20 9.70 45.44 18.20 44.10 26.70 42.98 35.30 40.00 39.45 37.00 44.45
1600 54.53 11.00 52.77 20.80 51.43 30.60 50.30 40.30 48.65 44.20 43.55 50.20









model

Egzoz

bağlantı noktası çapı

AA



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW



SL

8016



200

(8”)

700 20.38 7.05 18.18 10.56 16.54 14.36 15.11 17.37 13.90 21.58 12.80 25.78
850 25.87 8.56 23.67 13.38 22.02 17.44 20.60 21.10 19.39 26.20 18.29 31.30
1000 31.35 10.08 29.16 15.09 27.51 20.52 26.09 24.82 24.88 30.82 23.78 36.82 22.72 42.83 21.80 48.83
1150 36.84 11.59 34.65 17.35 33.00 23.59 31.57 28.54 30.37 35.45 29.27 42.35 28.21 49.25 27.29 56.15
1250 40.50 12.60 38.30 18.86 36.66 25.65 35.23 31.02 34.02 38.53 32.93 46.03 31.87 53.53 30.95 61.04
1400 45.99 14.11 43.79 21.12 42.15 28.72 40.72 34.75 39.51 43.15 38.41 51.55 37.35 59.96 36.44 68.36
1500 49.65 15.11 47.45 22.63 45.80 30.78 44.38 37.23 43.17 46.23 42.07 55.24 41.01 64.24 40.10 73.24



SL

8024



250

(10”)

700 30.85 9.34 27.73 14.94 25.32 20.92 23.29 25.74 21.54 32.04 19.95 38.33
850 39.07 11.34 35,95 18.14 33.54 25.41 31.51 31.26 29.76 38.90 28.17 46.54
1000 47.29 13.34 44.17 21.34 41.76 29.89 39.73 36.77 37.98 45.77 36.39 54.76
1150 55.51 15.34 52.39 24.54 49.98 34.37 47,95 42.29 46.20 52.63 44.61 62.97
1250 60.99 16.67 57.87 26.67 55.46 37.36 53.43 45.97 51.68 57.21 50.09 68.45
1400 69.21 18.67 66.09 29.87 63.68 41.85 61.65 51.48 59.90 64.27 58.31 76.66
1500 74.69 20.01 71.57 32.00 69.16 44.84 67.13 55.16 65.38 68.65 63.79 82.14







model

egzoz portu

çap

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW





SL

9020





250

(10”)

700 34.83 10.06 31.68 16.32 29.26 23.00 27.20 28.40 25.44 35.35 23.81 42.31
850 43.92 12.22 40.77 19.82 38.35 27.93 36.29 34.48 34.53 42.93 32.89 51.38
1000 53.01 14.37 49.86 23.32 47.43 32.86 45.37 40.57 43.62 50.50 41.98 60.44 40.47 70.38 39.13 80.32
1150 62.09 16.53 58.94 26.82 56.52 37.79 54.46 46.65 52.70 58.08 51.07 69.51 49.55 80.94 48.22 92.37
1250 68.15 17.96 65.00 29.15 62.58 41.08 60.52 50.71 58.76 63.13 57.13 75.55 55.61 87.98 54.28 100.40
1400 77.24 20.12 74.09 32.64 71.66 46.01 69.60 56.79 67,85 70.71 66.21 84.62 64.70 98.54 63.36 112.45
1500 83.30 21.56 80.15 34.98 77.72 49.30 75.66 60.85 73.91 75.76 72.27 90.67 70.76 105.57 69.42 120.48







SL

9030







300

(12”)

700 52.65 13.82 48.12 23.54 44.68 33.83 41.78 42.20 39.24 52.61 36.97 63.01
850 66.25 16.79 61.71 28.58 58.27 41.08 55.37 51.24 52.83 63.88 50.57 76.52
1000 79.84 19.75 75.31 33.62 71.86 48.32 68.96 60.28 66.43 75.15 64.16 90.02
1150 93.43 22.71 88.90 38.67 85.46 55.57 82.56 69.33 80.02 86.43 77.75 103.52
1250 102.49 25.67 97.96 43.71 94.52 62.82 91.62 78.37 89.08 97.70 86.82 117.03
1400 116.09 27.65 111.56 47.07 108.11 67.65 105.21 84.40 102.68 105.21 100.41 126.03
1500 125.15 29.62 120.62 50.44 117.18 72.49 114.28 90.43 111.74 112.73 109.47 135.03
modeli

Egzoz portu Çapı

(AA)



Hız

Farklı Giriş hava akışı için farklı basınç (M3/dk) & mil gücü (kw)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0,5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



devir

1000 mmH20 2000 mmH20 3000 mmH20 4000 mmH20 5000 mmH20 6000 mmH20 7000 mmH20 8000 mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dk KW m3/dk kW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW m3/dk KW





SL

10027





300

(12”)

800 74.04 17.21 69.22 29.60 65.60 42.71 62.59 53.39 59.88 66.58 57.57 79.77
900 79.06 19.36 74.24 33.30 70.63 48.05 67.61 60.07 64.90 74.90 62.59 89.74
1000 89.11 21.51 84.29 37.00 80.67 53.39 77.66 66.74 74.95 83.23 72.64 99.71 70.32 116.19 68.32 132.68
1100 99.16 23.66 94.34 40.70 90.72 58.73 87.70 73.42 84.99 91.55 82.68 109.68 80.37 127.81 78.36 145.94
1250 114.23 26.89 109.41 46.25 105.79 66.74 102.77 83.43 100.06 104.03 97.75 124.64 95.44 145.24 93.43 165.85
1400 129.30 30.11 124.47 51.80 120.86 74.74 117.84 93.44 115.13 116.52 112.82 139.59 110.51 162.67 108.50 185.75




SL

10034



350

(14”)

800 94.08 20.95 88.39 36.78 84.08 53.48 80.41 67.13 77.24 83.75 74.33 100.37
900 100.42 23.57 94.72 41.38 90.41 60.17 86.74 75.52 83.57 94.22 80.66 112.92
1000 113.08 26.19 107.38 45.98 103.07 66.85 99.40 83.91 96.24 104.69 93.32 125.47
1100 125.74 30.12 120.04 52.87 115.74 76.88 112.06 96.50 108.90 120.39 105.99 144.28
1250 144.73 34.05 139.04 59.77 134.73 86.91 131.06 109.09 127.89 136.10 124.98 163.10
1400 163.73 36.67 158.03 64.37 153.72 93.59 150.05 117.48 146.89 146.56 143.97 175,65





Düşük Gürültülü Kompakt Yapı Sl4005 Hava Kökü Üfleyici Üç Lob Çift Yağ Tankı 12



İletişim bilgileri
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

İlgili kişi: Amelia

Tel: 86-18051930311

Faks: 86-510-82752846

Sorgunuzu doğrudan bize gönderin (0 / 3000)
