Ürün ayrıntıları:
|
| Delik çapı: | ø 150 ~ ø 250 mm | Delik Derinliği: | 100 m ~ 140 m |
|---|---|---|---|
| Kol çapı: | ø 73 / ø 89 / ø 102 / ø 114 | Güç Kafasının Çıkış Torku: | 6800 Nm |
| Dizel Motor (kw): | 92 (cummins) | Taşıma Ölçüsü (mm) L * W * H: | 5400 * 2100 * 2000 |
| Vurgulamak: | çok fonksiyonlu jet enjeksiyon sondaj kulesi,sinocoredrill çapa sondaj kulesi,çok fonksiyonlu çapa sondaj kulesi |
||

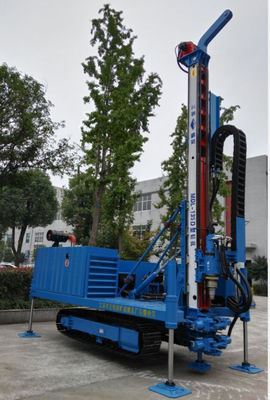

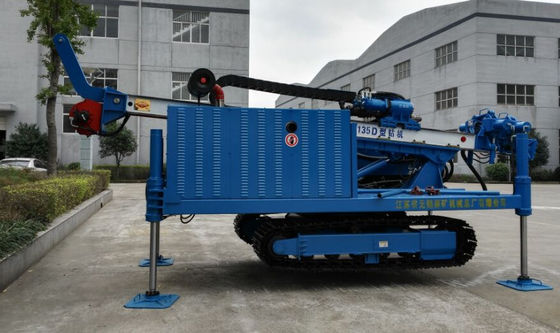

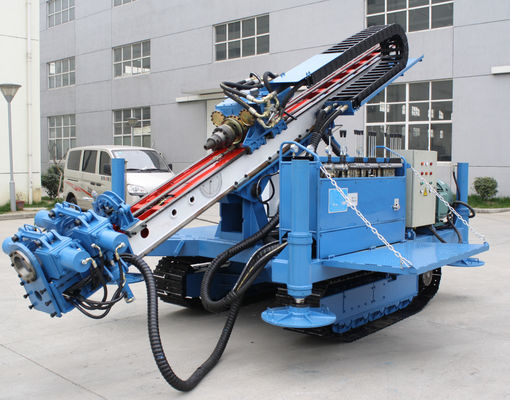

XDL-135D Ankraj Sondaj Rig İnşaat Sondaj Rig Jet Grouting Çok Fonksiyonlu Sondaj Rig
Hızlı Detay:
1.XDL-135D sondaj kulesi, bir tür tam hidrolik güç kafalı paletli sondaj kulesidir.Delme derinliği 100-140m, delme çapı 150-250mm'dir.
2. Sondaj kulesinin büyük döner torku ve uzun besleme strok mesafesi, sondaj deliğinin hızını daha hızlı, kazanın bertaraf kapasitesini daha iyi ve sondaj çalışmasının verimliliğini daha yüksek hale getirir.
3. Ekipman, hareket etmeyi ve yürümeyi daha rahat hale getiren döner platform mekanizması ile paletli üzerine monte edilmiştir.
4.Bu teçhizat, tek, çift ve üçlü boru jet enjeksiyonu sondajı için kullanılabilir ve çift gövdeli sondaj ile kullanılabilir.
Açıklama:
1. XDL-135D sondaj kulesi, bir tür tam hidrolik güç kafalı paletli sondaj kulesidir.Delme derinliği 100-140m, delme çapı 150-250mm'dir.
2. Jiangsu Wuxi Maden Arama Makineleri Genel Fabrika Co., Ltd.Esas olarak yüksek binaların derin bodrum temelinin ankraj deliğinin delme işlerinde ve ayrıca drenaj deliğinin delinmesinde kullanılır.Temel çukuru, patlama deliği, anti-yüzer ankraj deliği için de kullanılabilir.
3. Şaft braketinin rotası 3.4 metredir, bu nedenle 135D paletli çapa sondaj kulesi 3 metre boyunca karmaşık çubuk ve gövde matkabı olabilir.Teçhizat, çubuk delme, gövde delme ve karmaşık çubuk ve gövde delme için geçerlidir.
4. Tek jet grout, çift jet grout ve üçlü jet grout için geçerli olan jet grout için kullanılabilir.
5. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma işinin yoğunluğunu azaltır.
6. Farklı katmanlara dayanarak, teçhizatın uyarlanabilirliğini artırmak için sondaj kulesinin torkunu ve döner hızını ayarlayabiliriz.
Uygulamalar:
1. Kentsel metro, yüksek binalar, havaalanı, toprak kaynaklı ısı pompası ve demirleme için diğer derin temel çukuru.
2. Jet grouting ve susuzlaştırma, patlatma deliği, anti-yüzer ankraj deliği.
3. Jeotermal delik ve kuyu delin.
4. Boru döken mühendislik.
Özellikler:
| Delik derinliği | 140-100m | |
| Delik çapı | 150-250mm | |
| çubuk çapı | ∅73/89/102/114 | |
| Delik açısı(°) | 0-90° | |
| Güç kafasının çıkış döner hızı | 10/20/25/40/50/60/70/100/120/140r/dak | |
| Güç kafasının inme | 3400mm | |
| Güç kafasının çıkış torku | 6800N.m | |
| Slayt çerçevesinin konturu | 900mm | |
| Güç kafasının kaldırma kuvveti | 65KN | |
| Güç kafasının besleme kuvveti | 33kN | |
| Güç | Elektrik motoru: | 55+18.5+2.2KW |
| Dizel motor: | 92KW (komin) | |
| Ağırlık | 6000kg | |
| Boyutlar (U×G×Y) | 5400×2100×2000mm | |
