Yüksek Tork, Paletli ile Tam Hidrolik Madencilik Yönlü Sondaj Makinaları

Yüksek Torklu, Paletli Tam Hidrolik Madencilik Yönlü Sondaj Makinaları

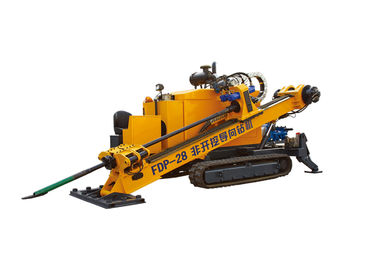

The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. FDP-28 yatay yönlü sondaj kulesi tam hidrolik sistemle tahrik edilir. Propelled with its own crawlers. Kendi paletli motorları. With reasonable structure, easy operation, high efficiency; Makul yapısı ile, kolay kullanım, yüksek verimlilik; main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; ana hidrolik bileşenler, motor ve çamur pompası tüm seçilen ve yerli ünlü marka ürünler yardımcı ekipman olarak kabul; with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. paletli dayanıklı kauçuk kayışlarla, teçhizat şehirde kaldırım yaralanması olmadan hareket etmek için uygundur. And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. Ve teçhizat kendi başına standart römorku açıp kapatabilir ve nakliye ve tahsis için hızlı ve kullanışlıdır. With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. Düşük ağırlık merkezi ile, teçhizat dayanıklı ve güvenilirdir ve zarif yapı ile iyi bir stabiliteye sahiptir.

• Anahtar parçalar ve yardımcı bileşenler yurtiçi ve yurtdışındaki ünlü marka ürünlerden seçilir ve benimsenir.

• Cummins dizel motorunun daha güçlü gücü ve düşük gürültüsünü benimseyen teçhizat, şehirdeki performans için uygulanmaya daha uygundur.

• Yüksek tork ve kararlı performans ile, matkap kafası iki hızda dört paralel motor tarafından tahrik edilir.

• Kablolu uzaktan kumanda ile palet montajlarının kullanımı kolaydır.

• The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. Çamur pompası, mekanik vites değiştirme / kademesiz hız değişimi ile hidrolik olarak tahrik edilir. The displacement could be adjusted flexibly according to different geological conditions and performance techniques. Yer değiştirme farklı jeolojik koşullara ve performans tekniklerine göre esnek bir şekilde ayarlanabilir.

• 73 mm çapında ve 3 metre uzunluğunda çubuk kabul edilen delme aletleri, eşleşen aksesuarlarda eksiksizdir ve alışılmadık şekilde müşterilerin ihtiyacına göre üretilebilir.

• Hidrolik destek ayakları ile donatılan teçhizat, denge ve dengeyi kolaylık ve kolaylık sağlayacak şekilde ayarlanabilir.

• Çamur işleme ünitesinin ayrı ayrı donatıldığı, enjeksiyon ve devridaim depolama alayı yöntemini benimseyen verimlilik artacak ve emeğin yoğunluğu azalacaktır.

• FDP-28 / FDP / 28Z Teknik Bilgileri

  Ana Makine
  Motor Gücü	132kW (177HP) '2200R / dakika
  Max. Maks. Push capacity İtme kapasitesi	280KN (62944 lbf)
  Max. Maks. Pull capacity Çekme kapasitesi	280KN (62944 lbf)
  Puanlanmıs tork	10000 N · E (7370 lbf · ft)
  İçi Boş Mil Devri	Düşük 0-56r ​​/ dak
  	Yüksek 0-112r / dak
  Besleme İnme	3300 mm (130 inç)
  Kılavuz Delik Çapı	130 mm (5,12 inç)
  Delme Açısı	0 ila 20 ° arasında
  Hidrolik sistemin basıncı	20Mpa (2901 psi)
  Sürüş hızı	2-2,6 km / s (6560-8528 fit / s)
  Yapısal Stil	kauçuk paletli ve çamur pompası ile entegre
  Boyutlar (U × G × Y)	5700 × 2100 × 2000 mm (225 × 83 × 79 inç)
  Ağırlık	8200 kilo (18080 lb)
  Çamur Pompası
  Şartname	BW-250
  Max. Maks. Discharge Deşarj	250 L / dak (66US Galon / dak)
  Tepe Basıncı	10 Mpa (1450 psi)
  Çamur İşleme Sistemi
  Motor verileri	4KW (5.4HP) benzinli motor
  Pompa parametresi	KGP30, 30 M3/ sa (1059 fit)3/ Saat)
  Çamur işleme kapasitesi	6 M3/ sa (212 fit)3/ Saat)
  Çamur Tankı	2M3 (71 ayaklar3/ Saat)
  Delme aletleri ve yardımcı sistem
  Çubuk özellikleri	73 × 3000 mm (2,87 × 118 inç)
  Kılavuz Bit	130 mm (5,12 inç)
  sıkacak	325; 400; 500; 600; 720mm (12,8; 15,7; 19,7; 23,6; 28,3 inç)
  Distribütör	40T (88200 lb)
  takipçi	Opsiyonel Parça
