Ürün ayrıntıları:
|
| tip: | Tam Hidrolik Yüzeyli Karot Makinesi | model: | CR20 |
|---|---|---|---|
| Motor: | Cummins QSLB8.9 (AB Aşama IIIA) | Delme Kapasitesi: | BQ 2850M NQ 12250M Karargah 1850M PQ 1350M |
| Taşıma Boyutları: | 6250 × 2240 × 2480mm | ağırlık: | 13500 kilo |

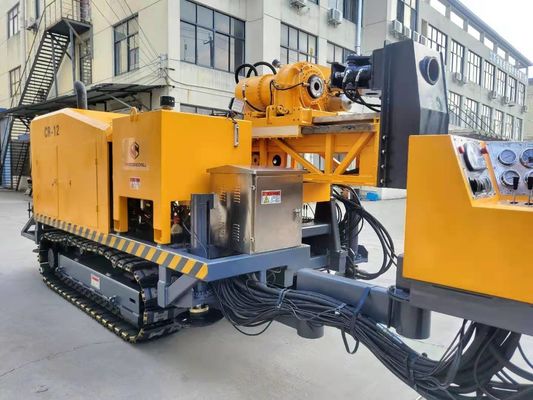

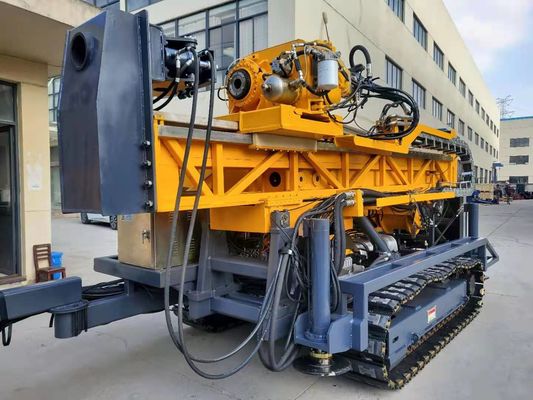

CR20 0 ° - 90 ° 242kw 8.9L NQ 2250m Derin Kaya Oluşumu Yüzey Seti Tam Hidrolik Çekirdek Matkap Rig
HYDX-6. Delme makinesinin gelişmiş ekipmanını güncelleyin.
CR serisi karotlu sondaj kulesi, jeolojik keşifte yılların tecrübesine ve mevcut pazar ve kullanıcıların en çok gereksinimlerine dayanarak fabrikamız tarafından tasarlanan ve üretilen yeni bir tip tam hidrolik karot makinesidir.Bu makine düz, engebeli arazilerde, yüksek sıcaklıkta, soğuk alanlarda çalışmak için kullanılır.Ana makine, kendinden tahrikli şasi paletli, motor gücü, çamur pompası, vinç ve diğer entegre yapıları benimser, ayrıca platformlu kamyon yapısı özelleştirilebilir, esas olarak metal ve metalik olmayan katı mineral araştırma ve keşif için kullanılır. mühendislik jeolojisi keşiflerinde, hidrojeoloji araştırmalarında, petrol ve gaz sahasının keşif ve keşiflerinde, su kuyusu sondajında vb.Teçhizat makul bir düzene, kompakt yapıya, üstün performansa, basit kullanıma ve uygun bakıma sahiptir.İdeal karot delme ekipmanıdır.
|
Dizel motor |
Modeli | Cummins QSLB8.9 (AB Aşama IIIA) | ||||||
| Yer değiştirme | 8,9 L | |||||||
| Güç | 242kW (325HP) | |||||||
| Anma RPM | 2100 dev / dak | |||||||
|
Delme Kapasitesi |
BQ | 2850 m | ||||||
| NQ | 2250 m | |||||||
| HQ | 1850 m | |||||||
| PQ | 1350 m | |||||||
|
Matkap Kafası |
Döndürme Motoru |
İki hızlı Hidrolik Motor Yapımcı: Almanya Rexroth |
||||||
| RPM |
Üç vardiya Kademesiz Değişim: 0-1250 RPM |
|||||||
| Oranlar |
1. 8.2: 1 2nt 4,2: 1 3 1: 1 |
|||||||
| Baş Açıcı |
hidrolik tahrikli yanlamasına kayma yolu |
|||||||
|
Hidrolik Ayna (PQ) |
294000N Hidrolik olarak açılmış, Disk Yaylı Kelepçeli, Normalde C Kapalı Tip 294000 N Eksenel Tutma Kapasitesi |
|||||||
| Maks. Alan sayısıDönme momenti | 7550 N · m | |||||||
| Tutma Çapı | 121 mm | |||||||
| Maks. Alan sayısıMilin kaldırma kapasitesi | 320 kN | |||||||
|
Maks. Alan sayısıBesleme Gücü
|
140 kN | |||||||
|
Birincil Pompa
|
Hidrolik pompa: Eksenel Pistonlu değişken deplasmanlı Tripleks pompa, döndürücü, vinç çamur pompası ve tesviye krikolarının çalıştırılması için. Yük algılama sistemi ile. |
Yapımcı: Danimarka'dan Danfoss 1. Pompa: 35 MPa'da 380LPM 2. Pompa: 31.5MPa'da 260LPM 3. Pompa: 31.5MPa'da 130 LPM |
||||||
|
Hidrolik tank |
Kapasite | 500 L (111 ABD Galonu) | ||||||
|
Ana Vinç Kapasitesi |
Kaldırma Hızı (tek telli) | 0-80 m / dak (çıplak tambur) | ||||||
| Kaldırma kuvveti (tek tel) | 160 kN | |||||||
| Çelik Tel Çapı | 26-28 mm | |||||||
| Çelik Tel Uzunluğu | 55 m | |||||||
|
Kablolu Vinç Kapasitesi |
Kaldırma Kuvveti (tek tel) | 15 kN (3372 lbf) (çıplak tambur) | ||||||
| Çelik Tel Çapı | 6 mm (0,24 inç) | |||||||
| Çelik Tel Uzunluğu | 3200 m | |||||||
|
Direk |
Direk Yüksekliği | 9.5 m | ||||||
| Direk Ayar Açısı | 0 ° –90 ° | |||||||
| Delme Açısı |
45º yataydan 90º dikey aşağıya
|
|||||||
| Besleme İnme | 3700 mm | |||||||
| Kayma İnme | 1000 mm | |||||||
| Yem Çekme | 32 ton | |||||||
| Yem İtme | 14 ton | |||||||
| Çubuk Çekme | 3m veya 6m (9.84feet veya 19.68feet) | |||||||
|
Çamur Pompası |
Tür | Pistonlu Pompa Triplex Piston | ||||||
| Modeli | BW500 | |||||||
| İnme | 110 mm (4,3 inç) | |||||||
| Çıkış hacmi | 500 L / dk | |||||||
| Deşarj basıncı | 8.0 Mpa | |||||||
| Ayak Kelepçesi | Sıkıştırma Kapsamı |
55,5-118 mm Ф165mm delikten |
||||||
|
Diğerleri |
Ağırlık | 13.50 ton | ||||||
| Taşıma Boyutları | 6250 × 2240 × 2480 mm | |||||||
| Taşıma Yolu | Çelik Paletli | |||||||
|
İçe aktarılan başlıca bileşenlerin ayrıntıları
|
||||||||
| 1 |
Döndürme Motoru |
Almanya Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
Hidrolik pompa |
Danfoss Co. Ltd |
3 | |||||
| 3 |
Ana kontrol vanası |
Danfoss Co. Ltd |
2 | PVG100, PVG32-2 | ||||
| 4 |
Ana vinç motor redüktörü |
Almanya Rexroth GmbH |
1 | |||||
| 5 |
İkincil vinç motoru |
Amerikan Eaton Şirketi |
1 | |||||
| 6 |
Paletli Parça tahrik motoru |
Kore Jijin Hidrolik Co, Ltd |
2 | |||||
| 7 |
Elastik kaplin |
Alman şirketi KTR |
1 | |||||
| 8 |
Dizel motor |
Dongfeng Cummins Güç C |
1 | |||||
| 9 |
Çamur Pompası |
Jiangsu Filler Makine Co, Ltd |
1 | BW320 | ||||
| 10 |
Hidrolik Kelepçe |
Kendi kendine üretmek |
1 | |||||
| 11 |
Kuyu tutucu |
Kendi kendine üretmek |
1 | |||||
| 12 |
İşletim platformu |
Kendi kendine üretmek |
1 | |||||
| 13 |
Paletli şasi |
Kendi kendine üretmek |
1 | |||||
| 14 |
Direk (teleskopik) |
Kendi kendine üretmek |
1 | |||||
| 15 |
Matkap Kafası |
Kendi kendine üretmek |
1 | |||||
| 16 |
Üst ve alt merkezleyici |
Kendi kendine üretmek |
2 | BQ, NQ, HQ | ||||
| 17 |
Matkap Başının Çenesi |
2 | BQ, NQ, HQ | |||||
| 18 |
Wellhead tutucusunun çene |
2 | BQ, NQ, HQ | |||||
| 19 |
Koruma cihazı |
Kendi kendine üretmek |
||||||
| 20 |
Yardımcı destek |
1 | ||||||
| 21 |
Makinenin aksesuarları |
Kendi kendine üretmek |
1 |
Sızdırmazlık halkası, terlik çamur pompası parçaları, aletler vb. |
||||
